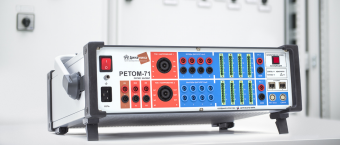

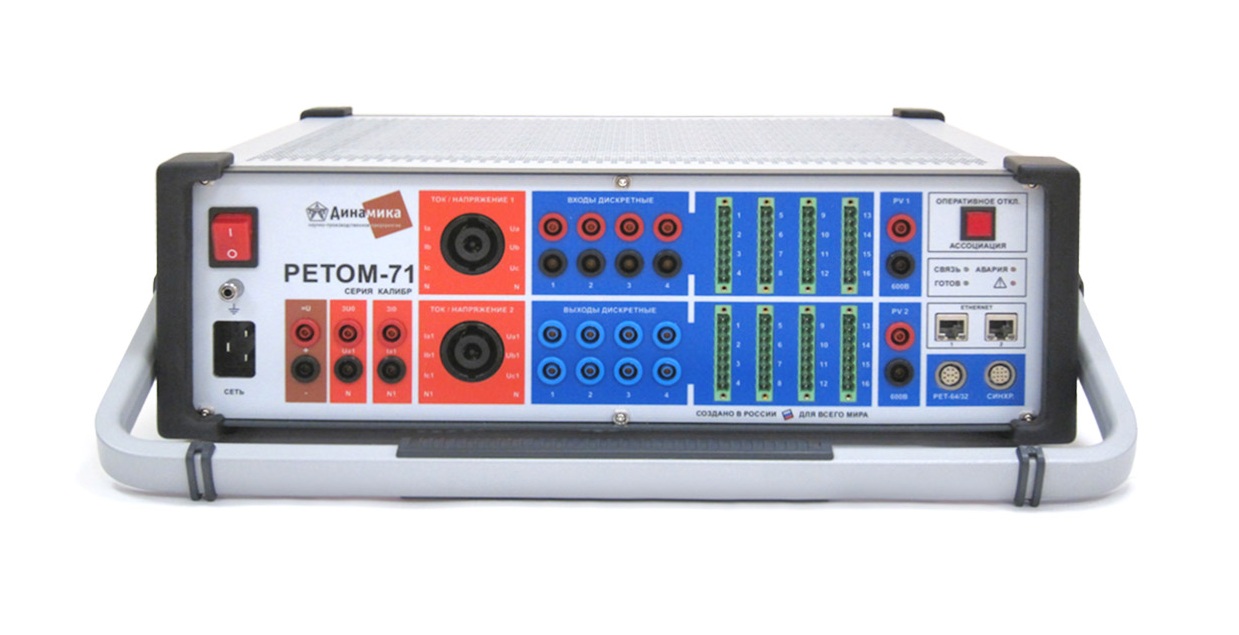

Испытательный комплекс для релейной защиты и автоматики РЕТОМ-71

РЕТОМ-71 – первый испытательный комплекс серии «Калибр» в линейке РЕТОМ, ориентированный на проведение высокоточного тестирования сложных современных защит, а также метрологической поверки счетчиков электроэнергии и т.д.

Область применения

Автоматизированное комплексное тестирование и наладка устройств релейной защиты и автоматики всех поколений:

• сложных современных устройств РЗиА,
• электромеханических устройств РЗиА,
• защит, имеющих до 6 каналов напряжения (с КИН, БНН),
• цифровых устройств с поддержкой МЭК 61850,
• высокоточных устройств автоматики и управления.

Высокоточная метрологическая поверка:

• счетчиков электроэнергии,
• приборов контроля качества электроэнергии.

Основные достоинства РЕТОМ-71

• класс точности 0,1 обеспечивает проведение высокоточного тестирования устройств РЗА, а также метрологическую поверку счетчиков электроэнергии, приборов контроля качества электроэнергии и др.;
• две трехфазные системы тока предназначены для полноценной проверки любых устройств РЗА, в том числе и дифференциальных защит;
• максимальный выходной ток в шестифазном режиме – 20 А,
  • в трехфазном (три канала по два источника соединены параллельно) – 40 А,
  • в однофазном (шесть источников соединены параллельно) – 120 А;
• две трехфазные системы напряжения позволяют проверять защиты с большим количеством (до 6) каналов напряжения;
• максимальное выходное напряжение в шестифазном режиме – 140 В,
  • в трехфазном режиме – 140 В,
  • в однофазном (два источника соединены последовательно) – 280 В;
• встроенный источник напряжения постоянного тока (264 В) позволяет проверять микропроцессорные и электромеханические панели в автономном режиме при различных уровнях питающего напряжения;

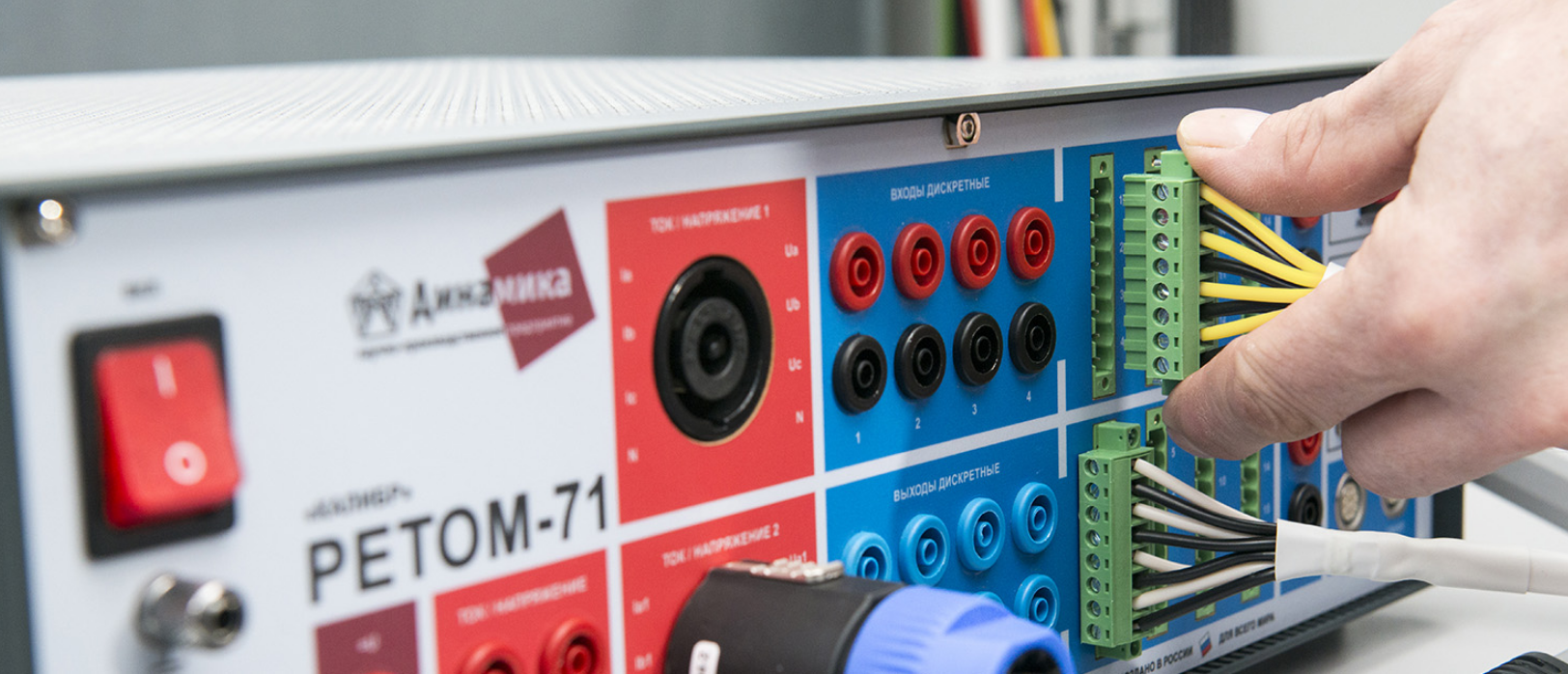

• максимально полный анализ реакции проверяемой защиты с помощью 16 дискретных входов и 16 дискретных выходов, а благодаря новым удобным разъемам значительно упрощаются схемы подключения и конфигурирования;
• полнофункциональный двухканальный осциллограф-мультиметр позволяет осциллографировать выдаваемые и внешние сигналы, сопоставлять полученные данные с данными регистратора дискретных сигналов, экспортировать осциллограммы в формате COMTRADE;
• поддержка стандарта МЭК 61850 – встроенные 2 порта Ethernet обеспечивают помехозащищенное соединение с управляющим компьютером, а также прием-выдачу GOOSE-сообщений (16 входящих/16 исходящих);
• обширный перечень программ универсального программного обеспечения позволяет в ручном и полуавтоматическом режимах проверять любые защиты;
• возможность создавать собственные сценарии проверок с помощью программ «Генератор последовательностей», «Тест РЗА», «РЕТОМ-мастер», «Генератор проверок», входящих в комплект поставки;
• более 65 специальных программ для автоматизированной проверки устройств РЗА известных производителей, которые дополнительно по желанию заказчика могут быть включены в комплект поставки;
• всегда доступна последняя версия ПО благодаря простому и удобному способу обновления с сайта компании;
• применение дополнительных блоков РЕТ-10, РЕТ-ТН, РЕТОМ-61850, РЕТ-64/32, РЕТ-GPS значительно расширяют возможности прибора РЕТОМ-71;
• широкий комплект аксессуаров, входящий в комплект поставки, состоит из всевозможных кабелей и переходников для полноценных испытаний систем РЗА любой сложности;
• гарантированная надежность – новые конструктивные и схемные решения обеспечивают высокую надежность комплекса, как в эксплуатации, так и при транспортировке;
• компактность – при небольшом весе (16 кг) и габаритах прибор обеспечивает выходные параметры, необходимые для проверки как электромеханических, так и всех видов современных защит;
• высокая помехозащищенность – комплекс соответствует требованиям ГОСТ Р 51317.6.5-2006 (МЭК 61000-6-5:2001) и СТО ФСК ЕЭС 56947007-29.240.044-2010, что позволяет работать с ним в условиях подстанций любого уровня напряжения.

Комплект аксессуаров

Для проведения полноценных испытаний различных проверяемых устройств РЗиА в состав комплекса РЕТОМ-71 входит комплект аксессуаров, включающий в себя силовые и информационные кабели для подключения к сложным панелям защит, кабели общего назначения для присоединения простых реле, сумматоры для объединения токовых каналов и получения тока максимально возможной величины, а также различные кабели и переходники.

Широкий набор аксессуаров дает возможность значительно снизить вероятность ошибок при монтаже сложных систем РЗиА, а также одновременно обрабатывать большое количество входных сигналов и в процессе тестирования управлять дискретными выходными сигналами, что позволяет видеть полную картину функционирования защит и имитировать практически все возможные ситуации в их работе.



Комплект поставки

• испытательный прибор РЕТОМ-71;
• универсальное программное обеспечение;
• аксессуары;
• сопроводительная документация.

По желанию заказчика в комплект поставки дополнительно могут быть включены:

• специальные программы автоматизированной проверки различных типов реле и комплектных устройств защиты,
• устройство испытательное РЕТОМ-61850,
• блок трехфазного преобразователя напряжения РЕТ-ТН,
• блок однофазного преобразователя тока РЕТ-10,
• блок синхронизации РЕТ-GPS,
• блок расширения входов/выходов РЕТ-64/32,
• ноутбук,
• принтер.

Сертификаты

Испытательный комплекс РЕТОМ-71 внесен в реестры средств измерений России, республик Беларусь и Казахстан.

Гарантия

На испытательный комплекс РЕТОМ-71 предоставляется гарантия 5 лет со дня поставки.

Межповерочный интервал составляет 4 года.

ЗАКАЗАТЬ

• Характеристики

Основные характеристики

ИСТОЧНИКИ ТОКА

Количество источников	2 гальванически развязанные группы по 3 источника, соединенных в звезду
Максимальный ток в разных режимах:
- один источник	20 А; 250 ВА
- три источника параллельно	не менее 60 А; 1000 ВА
- шесть источников параллельно	не менее 120 А; 1500 ВА
- постоянный ток	15 А
Минимальный шаг изменения силы тока	1,0 мА
Пределы допускаемой основной абсолютной погрешности воспроизведения силы переменного тока в диапазоне частот от 48 до 52 Гц	±(0,0009x + 0,00005Xк) А
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока	±(0,0009x + 0,00005Xк) А

ИСТОЧНИКИ НАПРЯЖЕНИЯ

Количество источников	6
Максимальное значение напряжения в разных режимах:
- один источник	140 В; 35 ВА
- два источника последовательно	280 В
- постоянный ток (два источника последовательно)	390 В;35 Вт
Минимальный шаг изменения напряжения	1 мВ
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения переменного тока в диапазоне частот от 45 до 65 Гц	±(0,0004x + 0,00005Xк) В

ИСТОЧНИКИ ТОКА И НАПРЯЖЕНИЯ

Диапазон частот воспроизводимых сигналов тока	1...1000 Гц
Диапазон частот воспроизводимых сигналов напряжения	1...2100 Гц
Минимальный шаг изменения частоты	0,001 Гц
Погрешность воспроизведения частоты	± 0,00001 Гц
Диапазон изменения угла фазового сдвига при промышленной частоте (50 Гц)	0...360 °
Минимальный шаг изменения	0,001 °
Пределы допускаемой абсолютной погрешности установки угла фазового сдвига синусоидального сигнала (в диапазоне частот от 45 до 65 Гц)	±0,1 °

ИСТОЧНИК ОПЕРАТИВНОГО ПИТАНИЯ

Диапазон воспроизведения напряжения постоянного тока	от 5...264 В
Максимальная выходная мощность	100 Вт

АНАЛОГОВЫЕ ВХОДЫ

Количество	2
Диапазоны измерения напряжения постоянного и переменного тока	0,06...6; 6...600 В
Гарантированная погрешность	±(0,001x + 0,0001Xк) В
Дополнительные функциональные возможности:
- измерение тока, с помощью токовых клещей
- измерение частоты
- измерение угла фазового сдвига между двумя сигналами
- осциллографирование
- вычисление спектра сигнала"

ДИСКРЕТНЫЕ ВХОДЫ

Количество	16
Тип	«сухой контакт», транзисторный ключ, ТТЛ 15 В
Первоначальный бросок тока, не менее	30 мА
Поддержка МЭК 61850	протокол МЭК 61850-8-1 (GOOSE)

ДИСКРЕТНЫЕ ВЫХОДЫ

Количество	12	4
Тип	транзистор	реле
Коммутационная способность при активной нагрузке:
- ток	0,12 А	5 А
- напряжение	400 В	250 В

ОБЩИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур окружающей среды	от 0 до 50 °С
Питание устройства испытательного:	220 В;50 Гц
Потребляемая мощность, не более	3600 ВА
Масса устройства, не более	16 кг
Габаритные размеры устройства (с ручкой) Ш×В×Г, не более	500 × 150 × 470 мм
