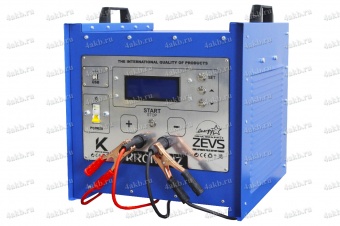

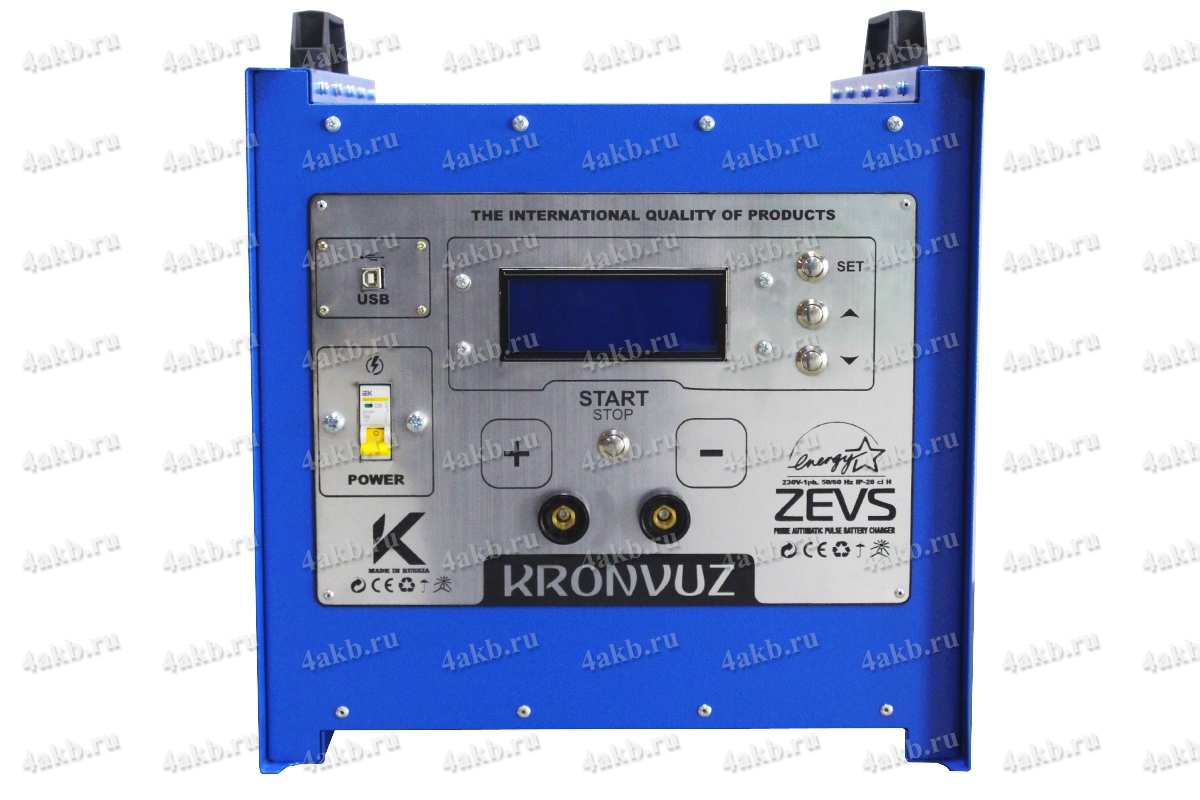

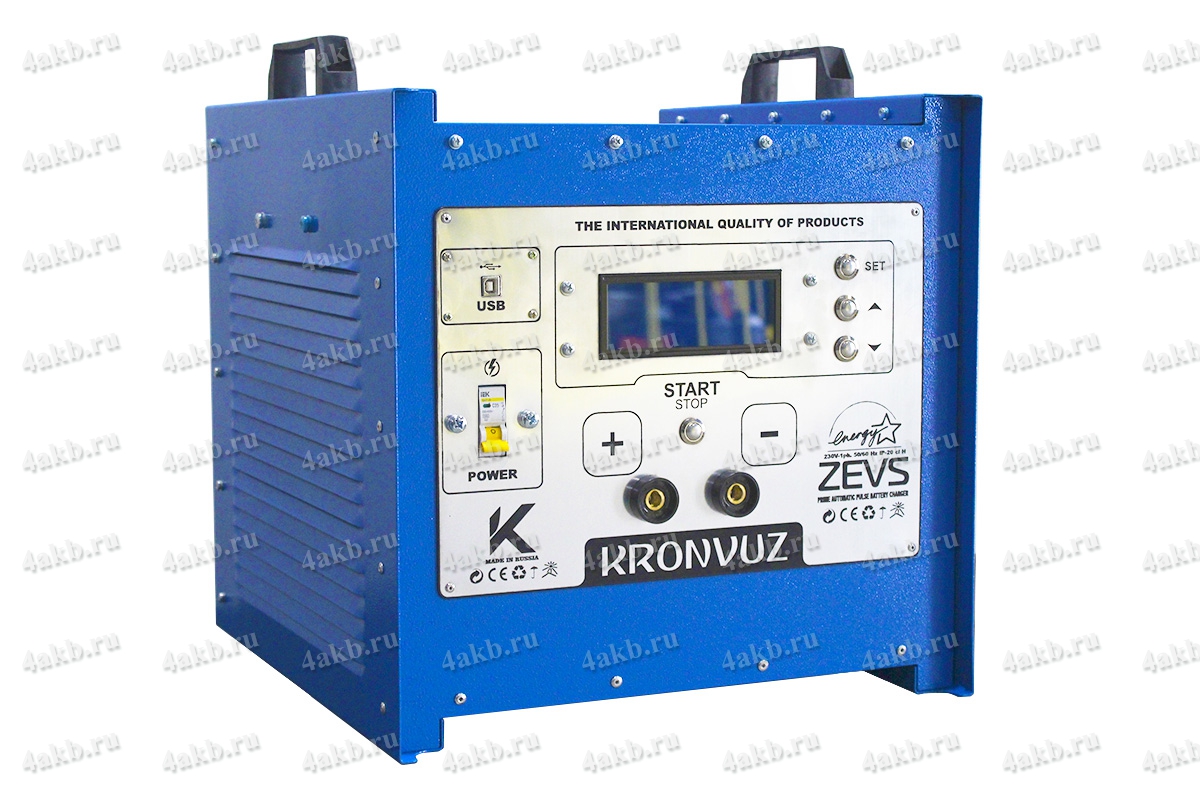

Зарядно-разрядное устройство для авиационных АКБ серии Зевс-Авиа-Р

Зарядно-разрядное устройство серии Зевс-Авиа-Р предназначено для заряда и разряда всех типов аккумуляторных батарей от 1.2В до 40В, емкостью до 1000Ач и мощностью разряда до 1700 Вт, в зависимости от модели и исполнения, в том числе полностью разряженных (до нуля) в автоматическом режиме с возможностью ручной регулировки параметров заряда/разряда.

Количество каналов, шт	1
Ток заряда, А	30
Напряжение, В	36
Ток разряда, А	40
Максимальная мощность разряда, Вт	1300
Потребляемая мощность кВт	1,3
Масса	19 к

Работа устройства основана на импульсной технологии, путем преобразования электрического тока при помощи высококачественного инвертора, управляемого высокотехнологичным процессором.

Данное изделие является надежным портативным зарядно-разрядным устройством, обеспечивающим эффективное восстановление напряжения аккумуляторных батарей, вне зависимости от их состояния, несколькими нажатиями кнопок.

Устройство оснащено жидкокристаллическим индикатором, кнопками и уникальным контроллером за счет чего обеспечивается управление устройством, задача параметров и т.д.

При всей своей утилитарности устройство является портативным, а органы управления максимально дружелюбны к пользователю.

Зевс-Авиа-Р может являться источником питания 12/24-вольтовых приборов.

Зевс-Авиа-Р оснащен системами защиты от короткого замыкания, переполюсовки при подключении, перегрева. В случае возникновения ошибок, сообщение об ошибке появляется на жидкокристаллическом экране устройства и цикл заряда останавливается.

Также, изделие может обеспечить длительную и бесперебойную работу, за счет интегрированной активной системы охлаждения, даже при работе на максимальных параметрах.

Данное зарядное устройство было разработано, в том числе, для работы с авиационными аккумуляторами, с учетом технологических карт обслуживания. В зависимости от исполнения, изделие подходит для заряда авиационных, самолетных, аэродромных аккумуляторных батарей всех типов.

Применение зарядного разрядного устройства Зевс-Авиа-Р для АКБ

Расшифровка зарядного разрядного разрядного устройства серии Зевс-Авиа-Р

Характеристики зарядного разрядного устройства Зевс-Авиа-Р для АКБ

Графики заряда кислотных и щелочных аккумуляторов

Устройство демонстрирует на диаграммах высочайшие показатели по обслуживанию аккумуляторов как щелочных, так и кислотных. Зевс-Авиа-Р - позволяет быстро и правильно зарядить АКБ.

График зарядки кислотного аккумулятора устройством Зевс-Авиа-Р


График зарядки щелочного аккумулятора устройством Зевс-Авиа-Р

Зарядное устройство серии Зевс-Авиа-Р для аккумуляторов, позволяет заряжать аккумуляторы как постоянным током/напряжением, так и импульсным током с различными параметрами импульсов заряда.

График заряда АКБ постоянным током

Импульсный метод обеспечивает более качественный заряд АКБ (не допуская его кипения). Это обеспечивается тем, что за плавным нарастанием импульса следует пауза, в течении которой происходит «усвоение» порции энергии (происходят химические процессы) и выравнивается плотность электролита (т.е. подается к материалу пластин новая порция серной кислоты из раствора).

 Особенностью импульсного зарядного разрядного устройства серии Зевс-Авиа-Р является то, что он обеспечивает заряд импульсами низкой частоты (менее 1 Гц), что оптимально для усвоения энергии аккумулятором.

График заряда АКБ импульсным током

Заряд импульсным током позволяет безопасно осуществлять ускоренный заряд АКБ, увеличив ток в два раза, относительно заряда постоянным током. Это позволит сократить время заряда в 1,5 раза.

График ускоренного заряда импульсным током

Для получения зарядного разрядного тока в данном устройстве используется встроенный микропроцессор и современный высокочастотный импульсный выпрямитель, обеспечивающий небольшой вес и габариты при большой выходной мощности изделия (до 12 кВт).

 Зарядное устройство имеет высокий уровень защиты и диагностики, предотвращающих повреждения изделия и АКБ при неверных действиях пользователя:

• предварительная диагностика и определение возможности запуска устройства;
• защита от скачков напряжения питающей сети;
• защита от превышения выходного напряжения;
• защита от неправильного подключения АКБ;
• диагностика наличия подключенной АКБ;
• диагностика качества подключения АКБ;
• защита от скачков напряжения;
• защита от перегрузок по току;
• защита от перегрева.

Современная элементная база и уникальные новейшие схемотехнические решения в области разработок преобразовательной техники, обеспечивают высокое качество стабилизации выходных параметров и обеспечивают КПД преобразователя до 95%.

Высокое качество стабилизации выходных параметров позволяет зарядным устройствам серии Зевс-Авиа-Р, работать в широком диапазоне выходных токов и напряжений, в том числе обеспечивать максимальный выходной ток при работе на короткозамкнутую нагрузку (максимальный ток при сверхнизких напряжениях меньше 1 В). Это позволяет заряжать полностью разряженные (до 0 В) аккумуляторные батареи.

Постоянный контроль выходных характеристик микропроцессором обеспечивает плавный набор заданных характеристик заряда, что исключает «токовые удары» АКБ при пуске и в процессе заряда.

Особенности зарядного разрядного устройства Зевс-Авиа-Р для АКБ

Компоненты Зевс

Металлическая цельносварная конструкция

Изделие легкое, масса его составляет 15,5 килограмма, а также очень прочное – это достигается за счет качественных материалов и верно выбранной толщины стали. Благодаря цельносварной конструкции, изделие прослужит долгое время.

Высокопроизводительный процессор внутри

Не позволяет устройству перегружаться, а также отвечает за его скорость и производительность. С помощью процессора обеспечивается бесперебойность работы и поддерживается уровень эффективности при долгой эксплуатации. Таким образом, устройство безопасно в использовании, так как предотвращаются перегрузки и вероятность выведения из строя становится минимальным.

Жидкокристаллический экран

Интерфейс управления является интуитивно понятным. Устройство оснащено жидкокристаллическим индикатором и кнопками, обеспечивающими простоту управления устройством и выбора характеристик методов, облегчая взаимодействие с устройством и делая его доступным рядовому пользователю.

Собственное программное обеспечение

Благодаря простоте интерфейса, управление устройством – легкое и не требует каких-либо профессиональных навыков. Необходимо всего лишь выбрать нужный режим, ввести данный и нажать «Старт». Устройство сделает всё остальное автоматически.

Наименование	Характеристика
Дискретность изменения выходного напряжения, В	0,1
Дискретность изменения выходного тока, А	0,1
Степень защиты оболочки по ГОСТ 14254-96	IP20
Напряжение питания, В	230
Ток разряда	40
Максимальная мощность разряда Вт	1300
Габаритные размеры, мм	(смотрите вкладку чертежи)
Цвет изделия	синий *

* Возможен выбор цвета по индивидуальному заказу

Индивидуальные характеристики, в зависимости от исполнения

Наименование изделия	Максимальный выходной ток заряда, А	Максимальное выходное напряжение, В	Максимальная потребляемая мощность, кВт	Масса, кг
Зевс-Авиа-Р-30А.36В.R40A(1300Вт)	30	36	1,1	19 кг
Зевс-Авиа-Р-50А.40В.R40A(1300Вт)	50	40	2,1	19 кг
Зевс-Авиа-Р-70А.40В.R40A(1300Вт)	70	40	2,9	23 кг
Зевс-Авиа-Р-100А.40В.R40A(1300Вт)	100	40	3,7	23 кг

Чертежи зарядного разрядного устройства Зевс-Авиа-Р для АКБ

Размеры зарядного разрядного устройства меняются в зависимости от комплектации

Чертеж импульсного зарядного разрядного устройства серии ЗEВС-АВИА


Чертеж импульсного зарядного разрядного устройства серии ЗEВС-АВИА

Управление устройством в базовом исполнении

Управление устройством в базовом исполнении осуществляется с помощью символьного жидкокристаллического индикатора и 4-х кнопок: «Старт/Стоп», «Параметр», «Вверх», «Вниз», расположенных на лицевой панели.

В процессе работы устройства, пользователю отображаются: текущий алгоритм (метод), текущую ступень (этап), текущие и заданные ток и напряжение, прошедшее время и переданная АКБ или отобранная у АКБ ёмкость в А*ч. Значение ёмкости может быть как положительным, так и отрицательным. Положительное число означает, что аккумулятору был передан заряд, отрицательное - из аккумулятора был потреблён заряд.
На рисунке 1 показан вид ЖКИ:

Рисунок 1 – Вид ЖКИ

В процессе работы нажатием кнопки «Параметр» можно переключать отображаемые параметры: отображать время и ёмкость или отображать температуру ЗРУ (Рисунок 2).

Рисунок 2 – ЖКИ при отображении температуры

В случае аварии на индикаторе в строке №1 появится сообщение «Error» со следующим за ним номером ошибки, при этом в строке №4 будет расшифровка данной ошибки, что облегчает диагностику неисправности (Рисунок 3).

Рисунок 3 – Ошибка ЗРМ

По окончанию, устройство автоматически отключится и появится надпись «Завершено», при этом значение прошедшего времени и переданной/потреблённой ёмкости останутся. Таким образом, по завершению можно проконтролировать насколько качественно обслужили АКБ (Рисунок 4).

Рисунок 4 – Окончание метода

При использовании с жидкокристаллическим индикатором, с завода в ЗРУ предустановлены необходимые режимы работы устройства, также с завода могут быть загружены дополнительные автоматизированные режимы заряда АКБ.
ВНИМАНИЕ!!!

Дополнительные режимы работы устройства, зависят от модификации изделия, а также могут быть записаны во внутренней памяти устройства по запросу клиента.

При наличии у изделия USB или Wi-Fi интерфейса для подключения ПК, пользователь может самостоятельно загружать в память устройства перечисленные методики, а также может самостоятельно создавать новые для любых типов АКБ.

ВНИМАНИЕ!!!

При использовании методик заряда «Кислотная АБ», «Десульфат.», «Щелочная АБ» и т.д., за исключением методик «Заряд» и «Разряд», в поле:

«ТОК»: задаётся МАКСИМАЛЬНО ДОПУСТИМОЕ ЗНАЧЕНИЕ ЗАРЯДНОГО ТОКА НА ОСНОВНОМ ЭТАПЕ ЗАРЯДА. «НАПРЯЖЕНИЕ»: задается НОМИНАЛЬНОЕ НАПРЯЖЕНИЕ аккумуляторной батареи.

При задании ограничения тока и напряжения необходимо помнить: неверная установка порогов тока и напряжения (не соответствующих рекомендациям производителя АКБ) может привести к недозаряду или перезаряду АКБ или даже повреждению АКБ.

Необходимые ограничения тока и напряжения зависят от типа, емкости и номинального напряжения АКБ.

Управление устройством через ПК

Руководство оператора для программных средств  ControlEnergy 2

Управление ЗРУ с помощью программного обеспечения Control Energy2 позволяет:

• запускать заряд в три клика: выбрать модель АКБ, указать метод (заряд, разряд, КТЦ) и нажать пуск;
• обновлять базу моделей АКБ и алгоритмов обслуживания с сайта;
• добавлять новые модели и редактировать существующие;
• изменять предустановленные режимы заряда и разряда;
• создавать и сохранять свои собственные режимы заряда и разряда;
• отображать графики тока и напряжения;
• вести учёт обслуженных АКБ;
• централизованно управлять несколькими зарядными устройствами;
• синхронизировать работу зарядного устройства и блока анализа состояния АКБ.

Использование ControlEnergy 2 делает заряд аккумулятора максимально простым. В базе программы содержатся десятки распространенных аккумуляторов, позволяющих устройству заряжать АКБ полностью в автоматическом режиме, а запуск на заряд не требует специальных знаний об устройстве аккумулятора. Поэтому с данной задачей может справиться даже человек, не имеющий специальной подготовки. Запуск заряда показан на рисунке:

Рисунок 1 – Запуск заряда

Если в базе нет нужного аккумулятора, то добавить его в базу данных не составит труда:

Рисунок 2 – Добавление АКБ в базу

Если Вы профессионально занимаетесь обслуживанием и ремонтом АКБ, то ControlEnergy 2 позволяет самостоятельно создавать уникальные алгоритмы заряда, редактировать существующие и добавлять новые уникальные типы аккумуляторов. Редактор методов заряда:

Рисунок 3 – Редактор методов заряда

ControlEnergy 2 обеспечивает контроль всех параметров заряда в реальном масштабе времени:

Рисунок 4 – Контроль параметров заряда

По каждому каналу доступна детальная информация о работе ЗРУ и блока анализа АКБ:

Рисунок 5 – Детальная информация о работе ЗРУ

Графики можно увеличить для детального анализа

Рисунок 6 – Детальный анализ графиков


Рисунок 7 – Детальный анализ графиков

ControlEnergy 2 позволяет управлять одновременно несколькими устройствами, подключенными по различным интерфейсам USB, Ethernet, Wi-Fi, для этого имеется простой и удобный интерфейс настроек подключения с полностью автоматическим режимом поиска подключенных зарядных устройств.

Рисунок 8 – Управление одновременно несколькими устройствами

Если же Вы хотите управлять устройством с помощью встроенного ЖК индикатора (без использования компьютера), при этом желаете использовать методы, которые были созданы в ControlEnergy 2, то их можно загрузить во внутреннюю память зарядного устройства:

Рисунок 9 – Загрузка во внутреннюю память ЗРУ
