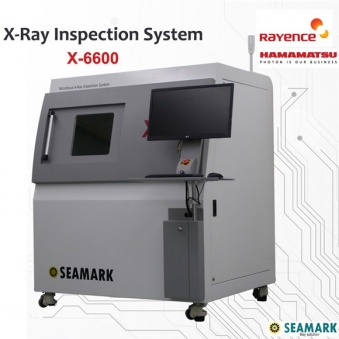

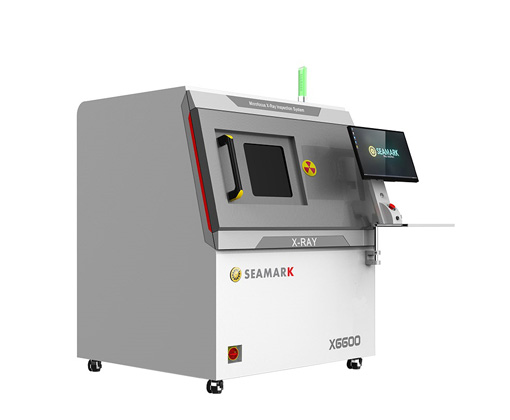

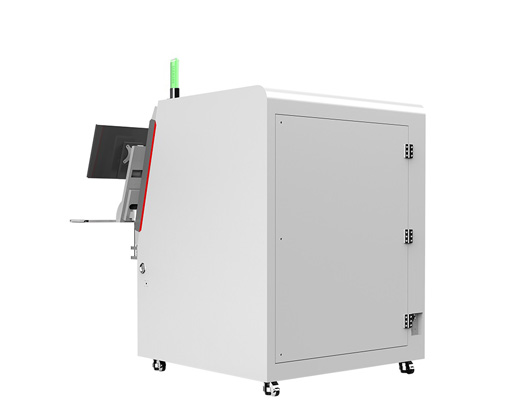

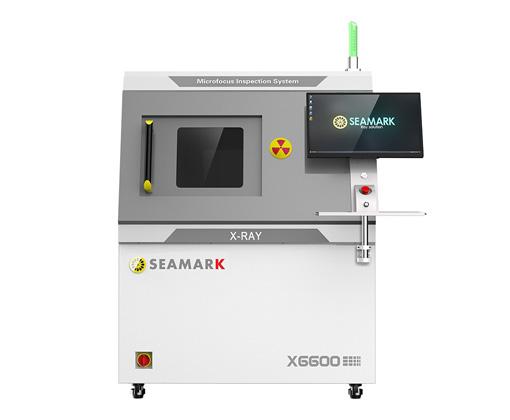

Автономная микрофокусная инспекционная машина рентген-контроля печатных плат Seamark X-6600

Seamark X-6600 используется для инспекции изделий поверхностного монтажа, полупроводников, солнечных батарей, разъёмов, LED.

Основные характеристики:

• Микрофокусная рентгеновская трубка из Японии HAMAMATSU с пятном 5 мкм;

• Напряжение рентгеновской трубки 90 кВ (100, 130 кВ опция)

• Цифровой детектор Rayence (Корея) с разрешением 1,3 Mp

• Высокое разрешение изображения позволяет увидеть различные отклонения, перемычки, пустоты, непропаянные соединения, замыкания контактов;

• Угол наклона детектора до 60˚

• Программирование обнаружения и автоматического анализа "годен / брак"

• Регулируемая скорость движения стола по XY

• Обнаружение ошибок менее 2,5 мкм

• Подходит для инспекции крупногабаритных изделий весом до 10 кг

Техническая спецификация системы рентген-контроля плат SEAMARK X-Ray 6600:

Параметр	Модель	X-6600
Рентгеновская трубка	Тип трубки	Закрытая рентгеновская трубка Hamamatsu
	Макс. напряжение	90 кВ (100, 130кВ Опционально)
	Макс. сила тока	0.15 мА
	Размер фокусного пятна	5 мкм
	Увеличение	Геометрическое увеличение: 150X
		Системное увеличение: 1000X
Детектор	Скорость	30 кадров/сек
	Разрешение	1176 х 1104
	Угол наклона	60°
Габаритные параметры	Размер стола, мм	540 х 440
	Область эффективной инспекции, мм	511 х 410
	Габариты установки, мм	1360 х 1360 х 1650
	Вес, кг	1300
	Входное напряжение	Перем. ток 110В – 220В ±10%
Уровень рассеивания рентгеновских лучей	≤ 0,3 мкЗв/час
Операционная система	Windows 7 Seamark 6.0
Общая мощность	1700 Вт

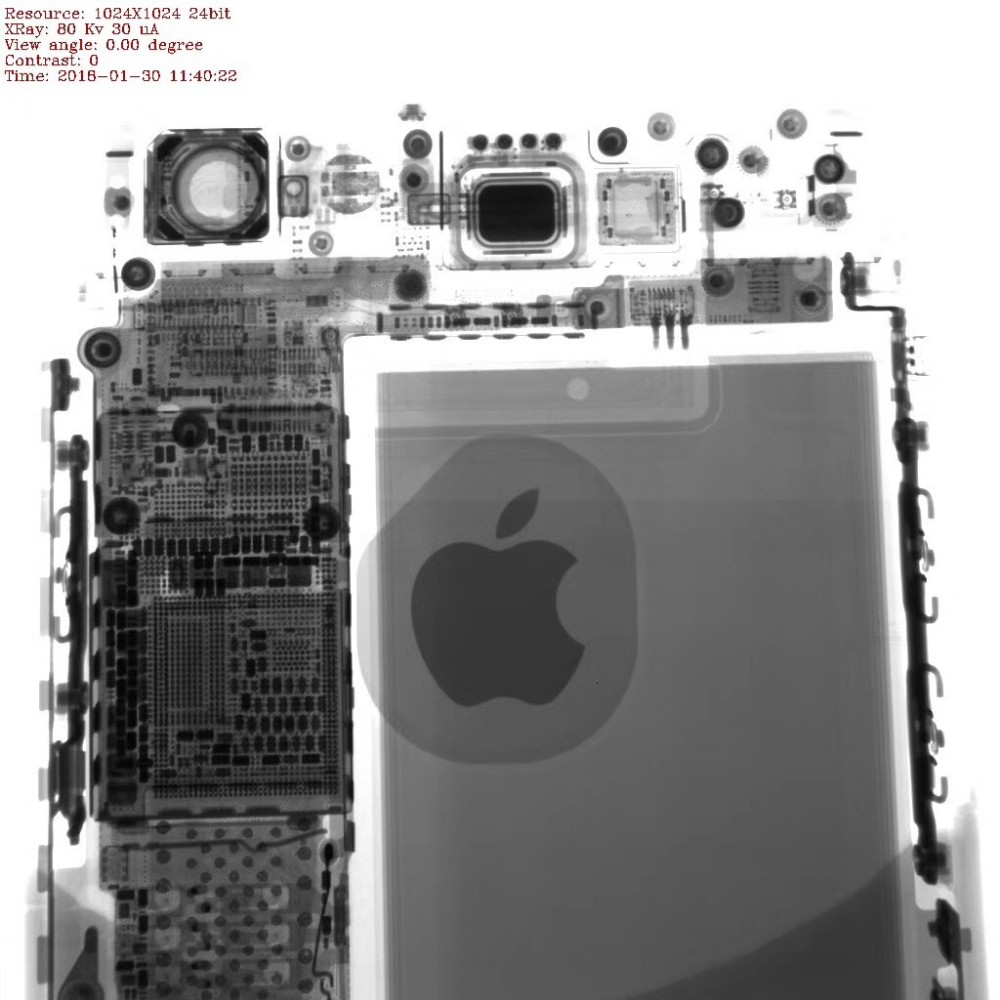

Цифровая рентгенограмма

Цифровая детекторная система
Встроенная технология Digital Image Capture для рентгеновского излучения

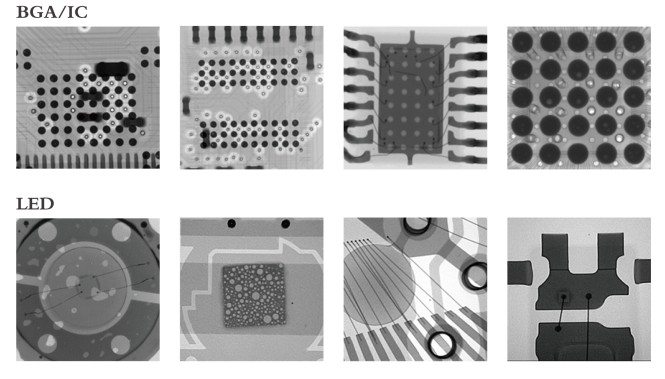

Применение:

• Выявление ИС дефектов: отделение слоев, трещины, пустоты, целостность ряда;
• Измерение размера чипа, измерение кривизны ряда, измерение пропорций области припоя компонентов;
• Возможные дефекты в процессах изготовления печатных плат, например: несоосность, паяная перемычка и обрыв;
• Отсутствие припоя на контактной площадке, непропай, сдвинутый компонент, недостаточность припоя, выявление и измерение пустот в припое;

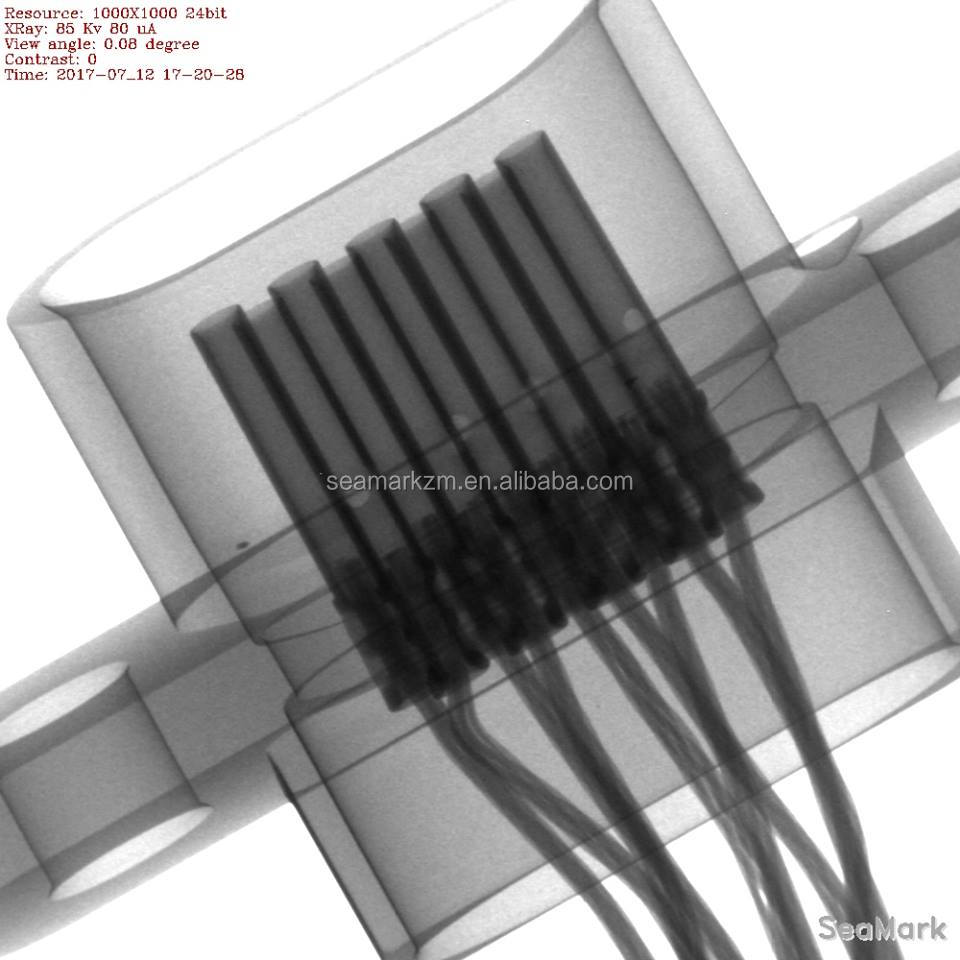

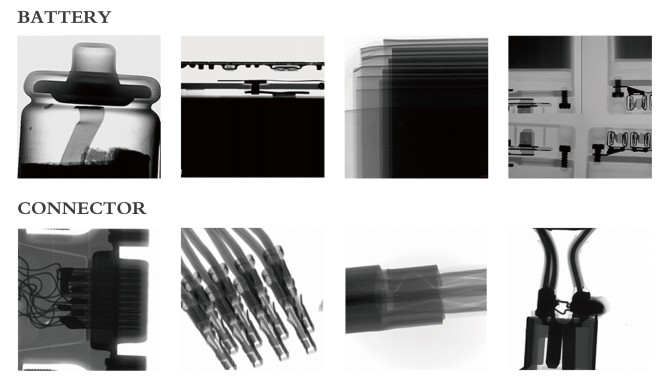

• Выявление дефектов открытых, коротких и неправильных соединений в жгутах электропроводки и разъемах;
• Осмотр на наличие внутренних разрывов или полостей в пластике или металле;
• Проверка равномерности укладки (сборки) батарей, проверка сварки электродов;
• Инспекция многослойных печатных плат;
• Инспекция металлизированных отверстий плат для выводных компонентов;

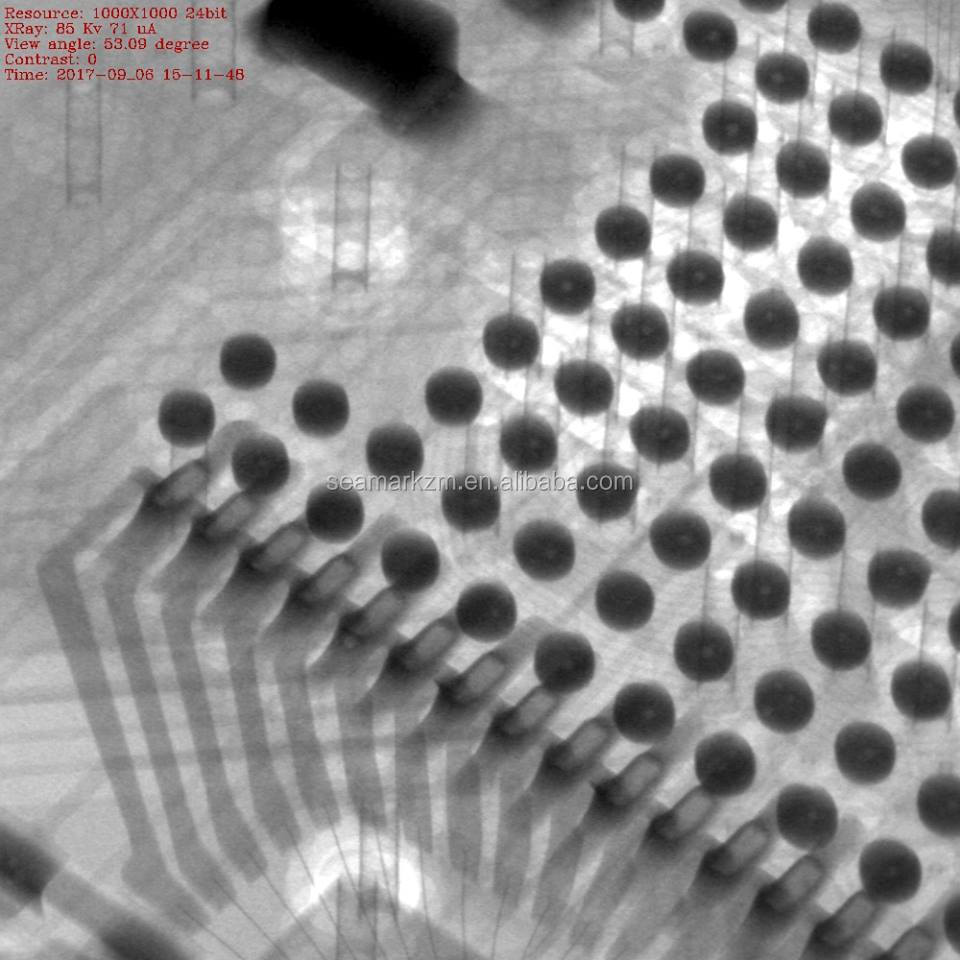

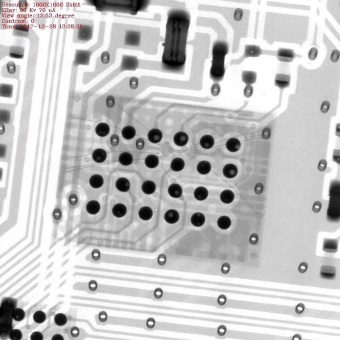

• Инспекция целостности паяных соединений компонентов с малым шагом, BGA / MicroBGA / Flip Chip;
• Инспекция и верификация паяных соединений на предмет содержания газовых полостей.

Возможности системы рентген-контроля X-6600	Преимущества
Рентгеновская трубка и детектор могут перемещаться по оси Z. Скорость движения стола по осям XY регулируется	Широкий диапазон обнаружения дефектов
Плоский цифровой детектор высокого разрешения имеет максимальный угол наклона до 60˚, что позволяет обследовать изделия с различных ракурсов	Легко идентифицировать боковые дефекты и избегать "мертвых" зон при инспекции
Рентгеновская трубка с длительным сроком службы, не требующая обслуживания	Признана лучшим в мире источником рентгеновского излучения
Обнаружение ошибок менее 2,5 мкм. Высокая точность повторных обнаружений	Легко выявить загиб проволоки и разрыв полупроводниковых узлов
Измерительная функция с программным управлением работает автоматически, программа тестирования может быть отредактирована	Подходит для массовой инспекции и повышения эффективности обнаружения брака
Большая инспекционная платформа, на которой можно разместить несколько образцов одновременно. Допустимая нагрузка до 10 кг	Стол вмещает крупные промышленные платы управления, сверхдлинные светодиодные ленты и габаритные электронные изделия

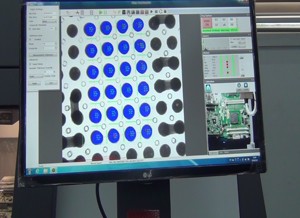

Широкое навигационное поле, изображение на экране перемещается посредством щелчка мыши	Очень простое управление, быстрый и результативный поиск дефектов
