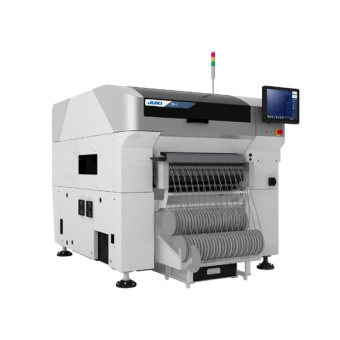

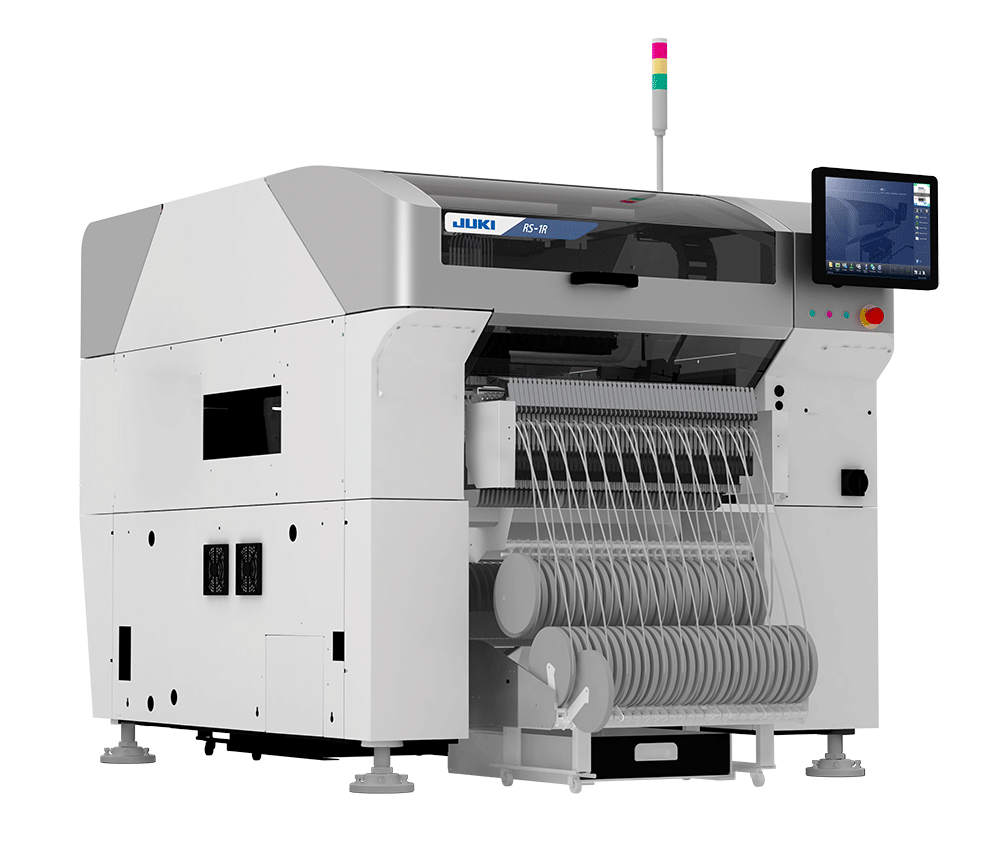

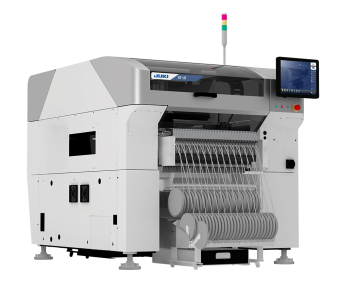

Установщик электронных компонентов Juki RS-1R

Установщик электронных компонентов Juki RS-1R

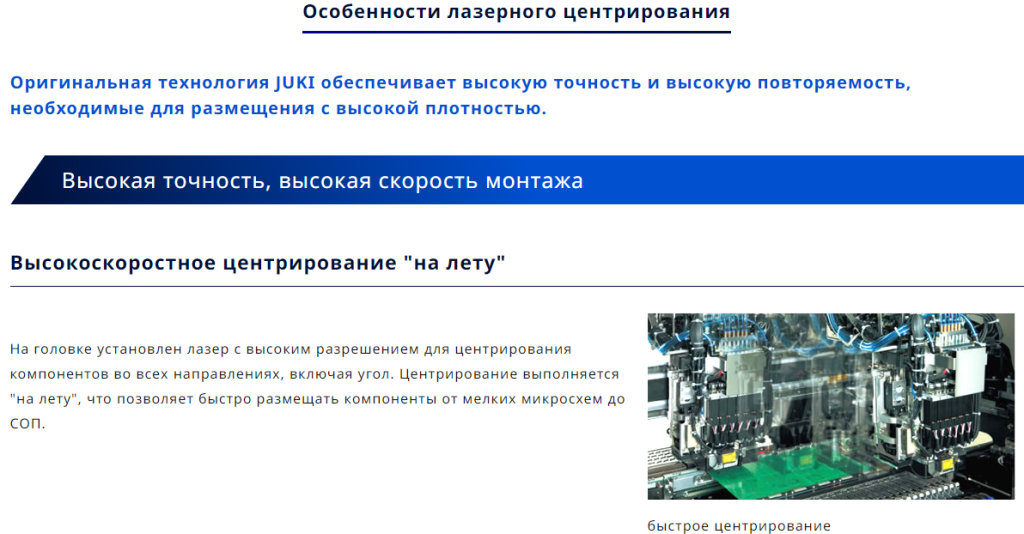

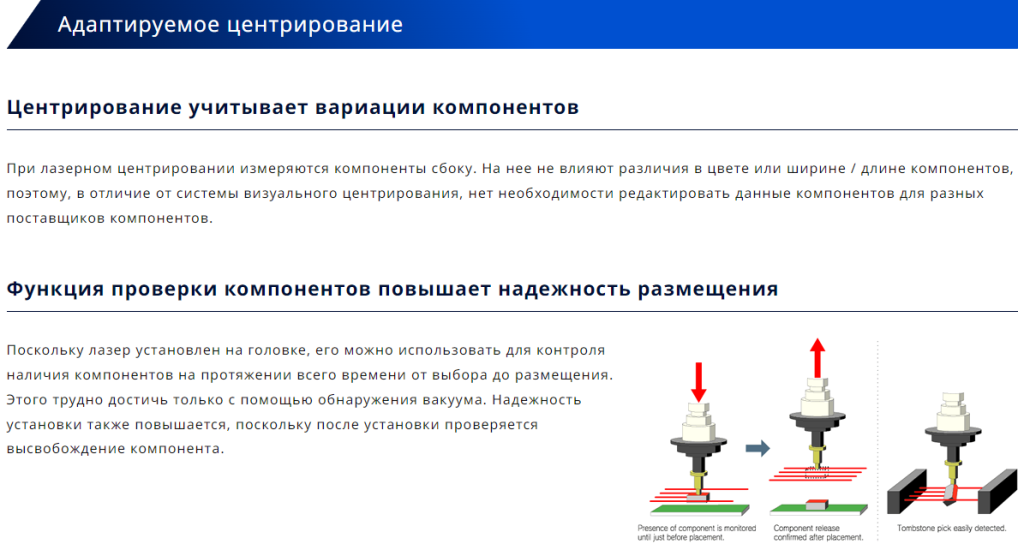

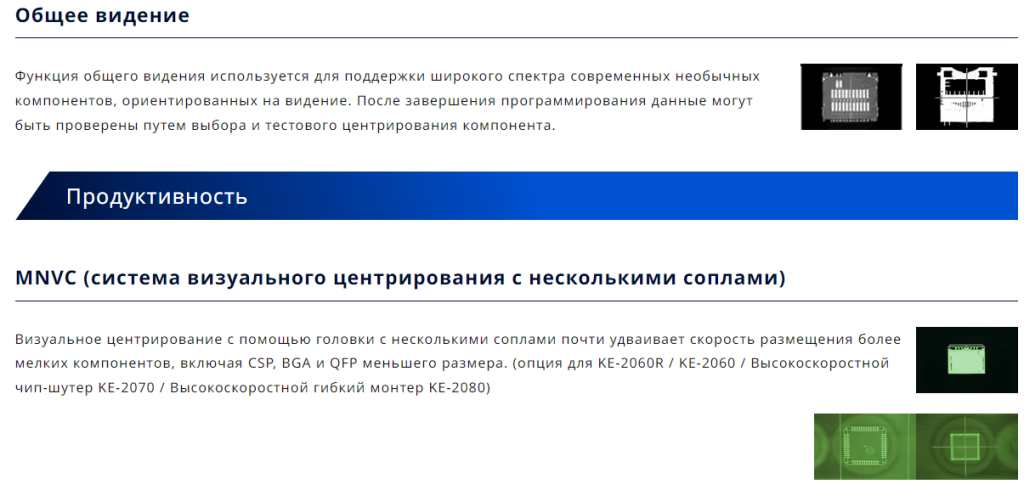

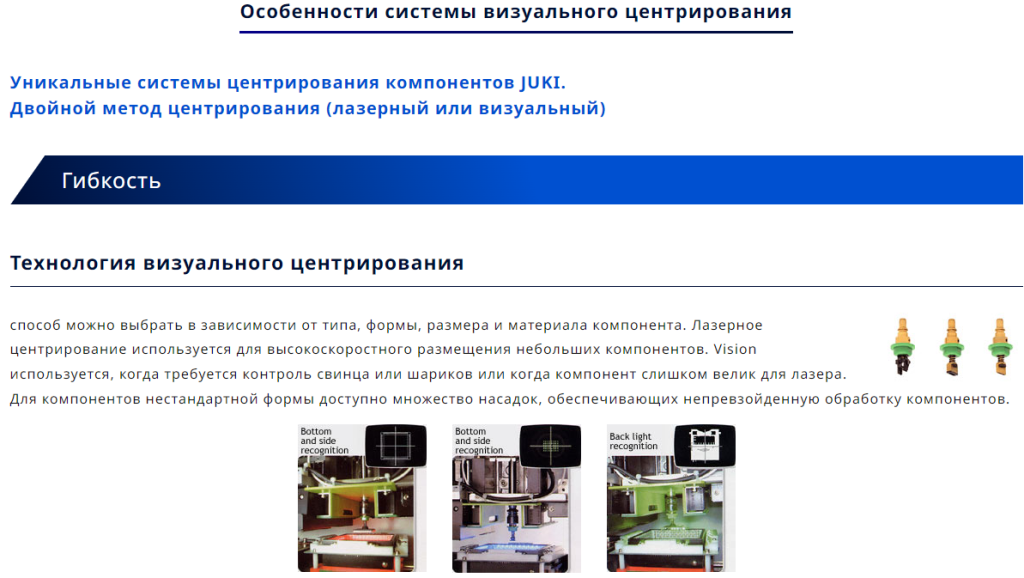

Интеллектуальный высокоточный модульный автомат для установки SMT компонентов Juki RS1R (Япония) оснащен одной головкой с восемью вакуумными наконечниками и лазерной системой центрирования. Улучшенная лазерная система центрирования автомата позволяет осуществлять 3D измерения компонентов, имеет разрешающую способность в несколько раз выше стандартных видеосистем центрирования, что позволяет выполнять точное центрирование самых малых компонентов, таких как 0201. Для установки компонентов с минимальным шагом выводов до 0,2 мм автомат может комплектоваться дополнительной высокопрецизионной камерой видеоцентрирования.

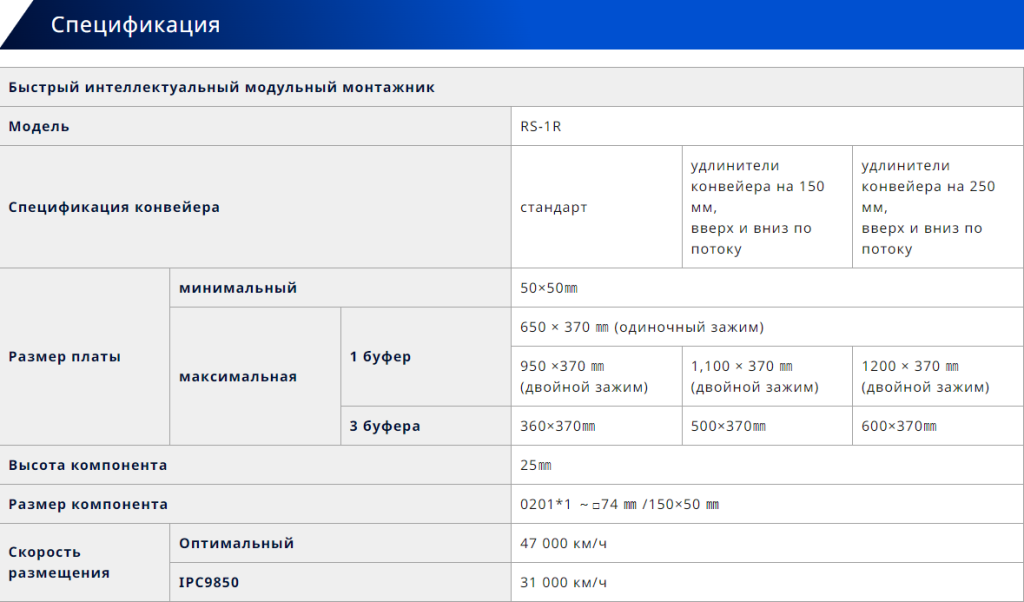

Характеристики

• Лучшая в своем классе скорость, до 47,000CPH \ 31,000CPH IPC9850

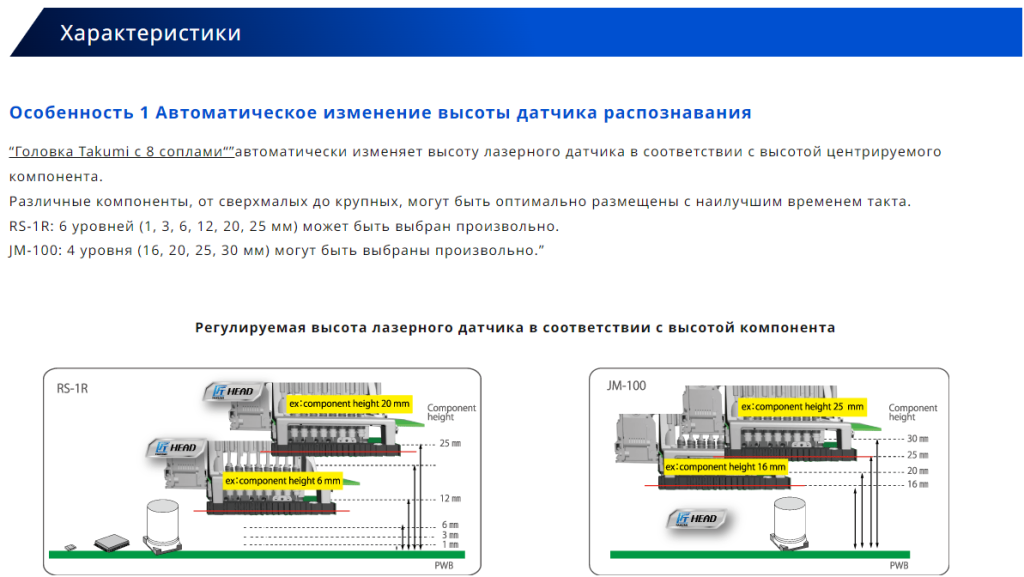

• Недавно разработанная “головка Takumi” с изменяющейся высотой датчика распознавания

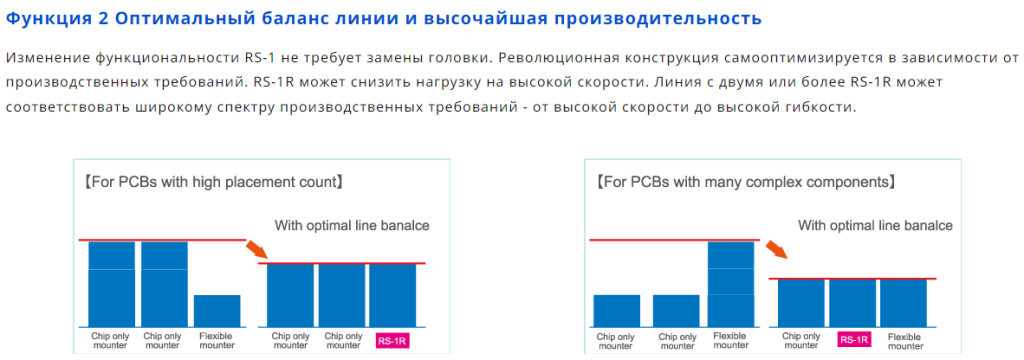

• Оптимальный баланс линий и высочайшая производительность
• Широкий ассортимент компонентов от 0201 (метрических) до крупных разъемов и микросхем
• Оптимально подходит для размещения светодиодов

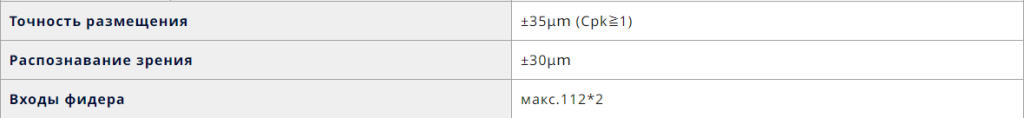

• Точность установки ±35µm (CPK≥1)
• Устанавливаемые компоненты 0201 – 74×74 / 50×150 мм
• Количество установочных головок Одна головка с восемью наконечниками
• Габариты ПП, мм минимум 50×50
• Габариты ПП, мм максимум
  — 1 буфер — 650х370 (опция до 1200х370 )
  — 3 буфера — 360×370 (опция 600×370 )
• Максимальная высота компонента   25 мм
• Толщина ПП 0,3-4 мм
• Количество мест под 8мм питатели 112 шт (тип RF)
• Электропитание AC 200-415В 3Ф
• Потребляемая мощность, макс 2.2кВт
• Давление воздуха 0.5±0.05МПа
• Потребление воздуха, макс 50 л/мин
• Габаритные размеры автомата, мм 1500х1810х1440
• Масса автомата, кг 1700



Автомат RS-1R имеет несколько конфигураций и может быть расширен непосредственно на предприятии заказчика от чип-шутера до гибкого установщика.

Основные особенности:

• Увеличенная производительность –  47 000/31 000 комп./час (макс./IPC).
• Одна головка с восемью наконечниками и лазерным центрированием компонентов.
• Лазерная система для автоматического измерения высоты установки компонентов осуществляет перемещение головы на высоте 1 мм, что позволяет повысить скорость монтажа.
• Увеличенная база питателей – вместимость 112х8мм ленточных питателей.
• 4-х сегментный конвейер – 2 платы находятся в рабочей зоне, по одной на входе и выходе.
• Автоматическая настройка ширины конвейера.
• Ультраточная камера для видеоцентрирования.

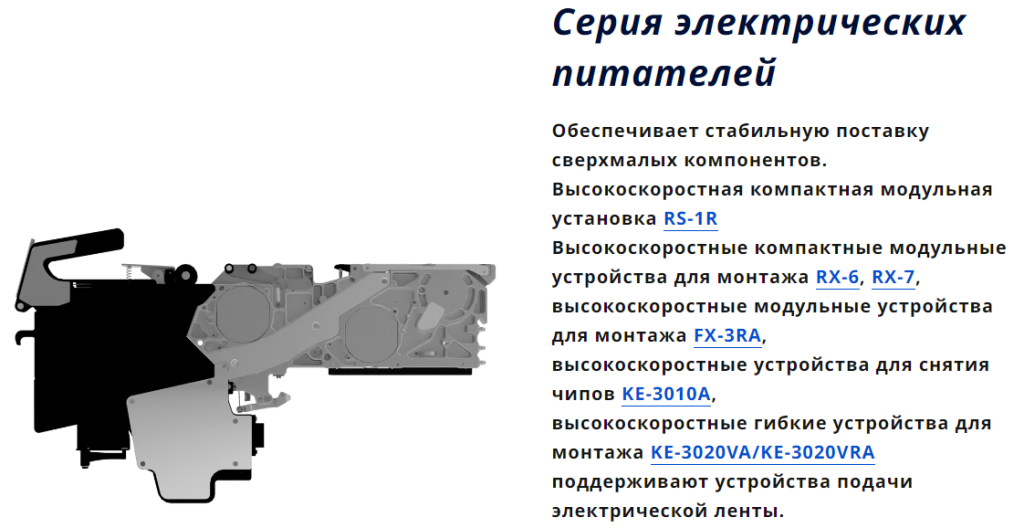

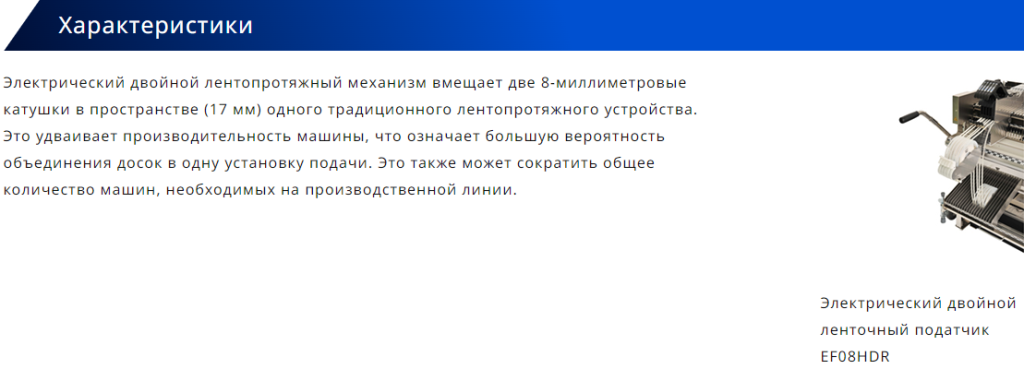

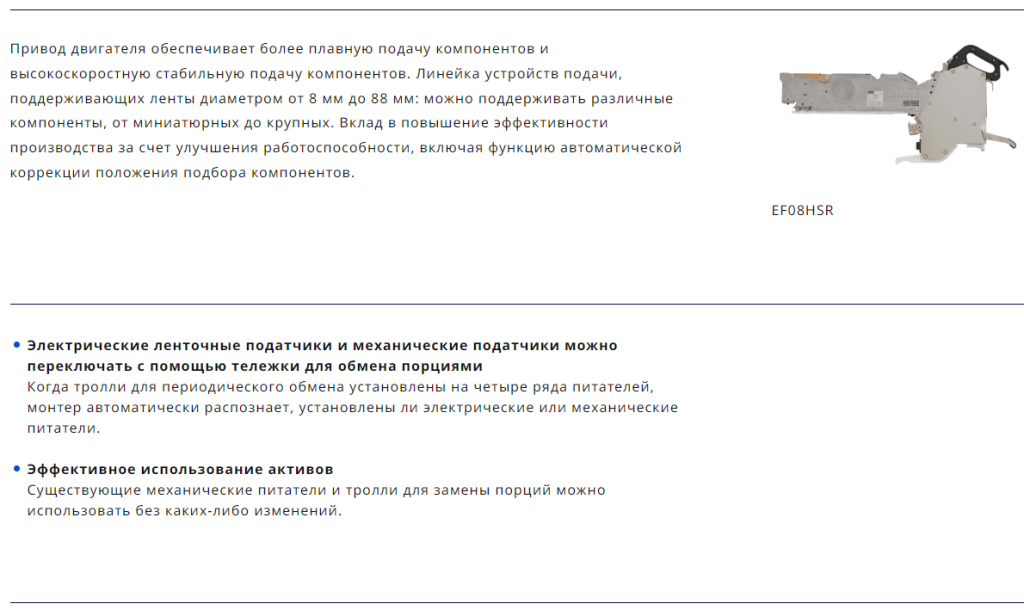

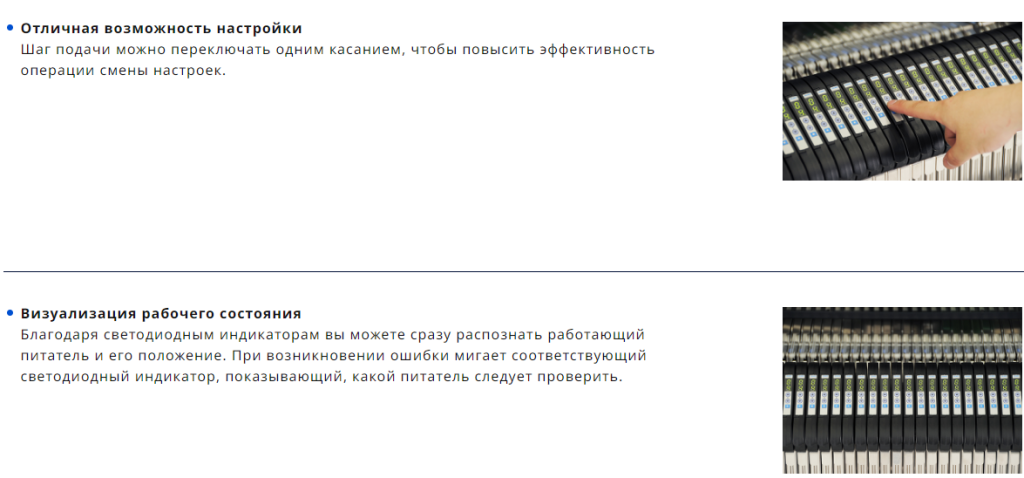

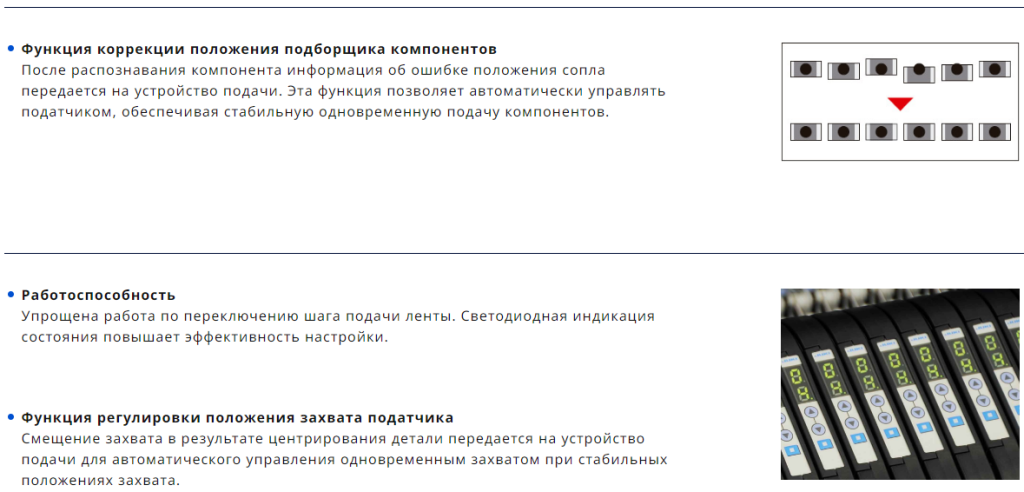

• Питатели нового поколения – компактные, интеллектуальные (CAN-интерфейс), универсальные с возможностью изменения шага ленты, с возможностью «горячей» замены.
• Питатели из обрезков лент.

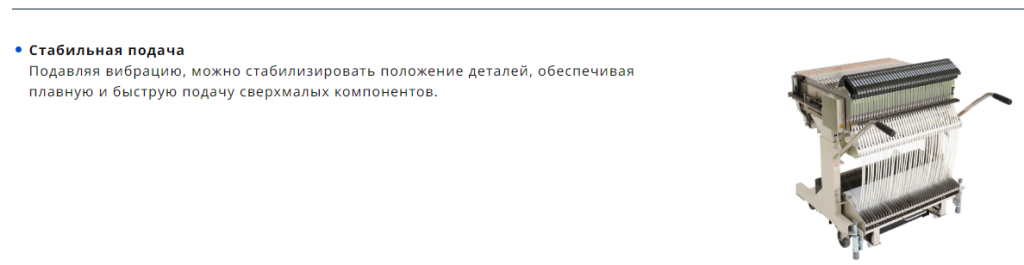

• Интеллектуальные тележки для питателей с CAN-интерфейсом и обрезчиком отработанной ленты.
• Детектор правильности установки питателей.
• Возможность оснащения каждого наконечника RFID метками для обеспечения взаимодействия установочной головки с питателями и обеспечения идентификации и прослеживаемости процесса сборки.

Программное обеспечение SMT Total System JaNets

Головка Takumi
