WDS-620 Автоматическая Инфракрасная паяльная станция
- Описание
-
ОписаниеС развитием микроэлектроники, для пайки BGA и других электронных компонентов требуется полная или частичная автоматизация процессов. Упростить работы по пайке и снятию электронных компонентов позволяют современные паяльные станции.
Shenzhen Wisdomshow Technology Co., Ltd. - это предприятие, объединяющее исследования и разработки, производство системы переделки BGA и периферийное вспомогательное оборудование, специализирующиеся на предоставлении технологических решений SMT, предоставлении современного производственного оборудования, испытательного оборудования, переделок и отличных технических услуг для отечественных и зарубежных заказчиков. Основными продуктами компании являются: AI, паяльная станция горячего воздуха BGA, 3D детектор толщины паяльной пасты, тест кривой температуры, AOI, счетчик деталей, машина для распределения кривой печатной платы и электронные аксессуары.
Профессиональная инфракрасная паяльная станция WISDOMSHOW WDS-620, в первую очередь будет интересна тем, кто выполняет ремонт, проектирование и сборку электронных устройств и при этом желает ускорить и повысить качество выполняемых работ:-
мастерские и сервисные центры по ремонту компьютерной и мобильной техники,
-
малые производители и разработчики электроники:
-
частные предприятия,
-
университеты и научно-исследовательские институты,
-
школы робототехники и микроэлектроники
2. Для ремонта ноутбуков/компьютеров
3. Для ремонта игровых консолей, особенно для XBOX360/PS3/WII
4. Для ремонта любых других материнских плат размером от 22x22 мм до 500x400 мм
5. Для предварительного нагрева чипов или материнских плат перед пайкой для повышения эффективности переделки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ WISDOMSHOW WDS-620
Характеристики инфракрасной паяльной станции Рабочее напряжение переменный ток 220 В ± 10%, 50/60 Гц Мощность 5300 Вт Размеры BGA чипов не более 50 х 50 мм
минимальный размер 0,8 х 0,8 ммРазмеры печатной платы не более 400 х 380 мм
минимальный размер 10 х 10 ммПодсветка рабочей зоны одна светодиодная лампа Дополнительные держатели для платы да Применение свинцовая и бессвинцовая пайка Хранение термопрофилей 20000 групп Позиционирование V-образный паз, регулировка по осям X, Y, универсальные крепления, лазер Регулировка верхнего нагревателя вправо/влево, вперед/назад Толщина печатной платы от 0,5 мм до 8 мм Минимальный и максимальный размер компонентов на плате от 1 мм до 80 мм Контроль температуры К-термопара, замкнутый контур Точность температуры ± 2°С Охлаждение вентилятор Система оптического позиционирования да Лазерный указатель да Система автоматического подъема чипа после пайки да Система автоматической установки чипа относительно печатной платы да Настройка в реальном времени и отображение текущего температурного профиля да Вакуумный захватчик да Внешний датчик температуры да Защита от перегрева да Защита от перегрузки по току да Язык интерфейса китайский, английский Характеристики верхнего нагревателя Мощность 1200 Вт Нагревательный элемент термовоздушный Характеристики нижнего нагревателя Мощность 1200 Вт Нагревательный элемент термовоздушный Характеристики ИК преднагревателя Мощность 2700 Вт Нагревательный элемент инфракрасный Размер ИК преднагревателя 400 х 380 мм Общие характеристики Дисплей 15-дюймовый HD монитор Управление 7-дюймовый сенсорный дисплей Внешний порт USB Габариты 650 х 630 х 850мм Вес нетто 70 кг Вес брутто 90 кг Комплектация инфракрасная паяльная станция WISDOMSHOW WDS-620 - 1 шт
кисточка – 1 шт
запасные силиконовые насадки для вакуумного захвата (8 мм) – 5 шт
сменные насадки для нижнего нагревателя 50 х 50 мм – 1 шт
сменные насадки для верхнего нагревателя 18 х 18 мм, 28 х 28 мм, 38 х 38 мм, 44 х 44 мм – 4 шт
термопара - 1 шт
держатель для нестандартных плат - 6 шт
крепёжный винт - 6 шт
15-дюймовый HD монитор - 1 шт
инструкция по эксплуатации - 1 шт

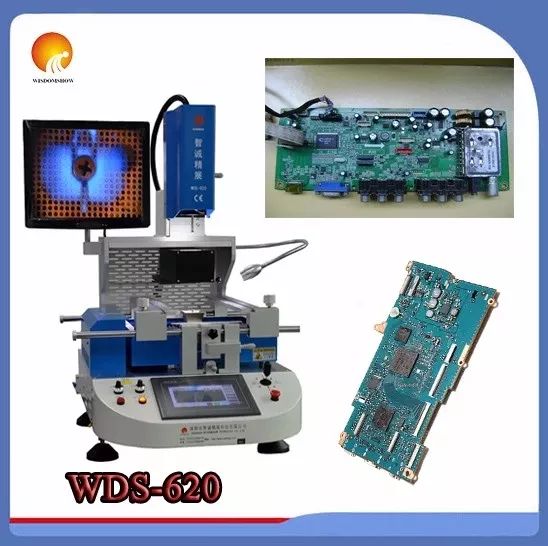

Многофункциональная ремонтная паяльная станция WDS-620 фирмы WISDOMSHOW
WDS-620 - цифровая паяльная станция с инфракрасным преднагревателем мощностью 2700 Ватт и размером 375 на 285 миллиметров. Особенно рекомендуется для работы с большими печатными платами.
Станция позволяет постоянно контролировать и отслеживать все параметры на сенсорном ЖК-дисплее. Графическая визуализация состояния процесса нагрева, а также установленная и достигнутая температура для каждой из 3-х зон нагрева также прослеживается на 7-дюймовом дисплее.
Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны нагрева (верхняя, нижняя и ИК нагреватель печатной платы), температуру которых можно контролировать и регулировать отдельно. Процесс пайки программируется с сенсорного экрана, создавая соответствующий профиль пайки для специфики платы.
Звуковой сигнал генерируется в конце каждого процесса распайки/пайки. В случае неконтролируемых высоких температур или повреждения одного из вентиляторов запрограммированная система защиты вызывает аварийный сигнал и отключает зоны нагрева.
На левой стороне паяльной станции WISDOMSHOW расположен встроенный вентилятор, который предотвращает процесс деформации печатной платы и обеспечивает эффект реболлинга.

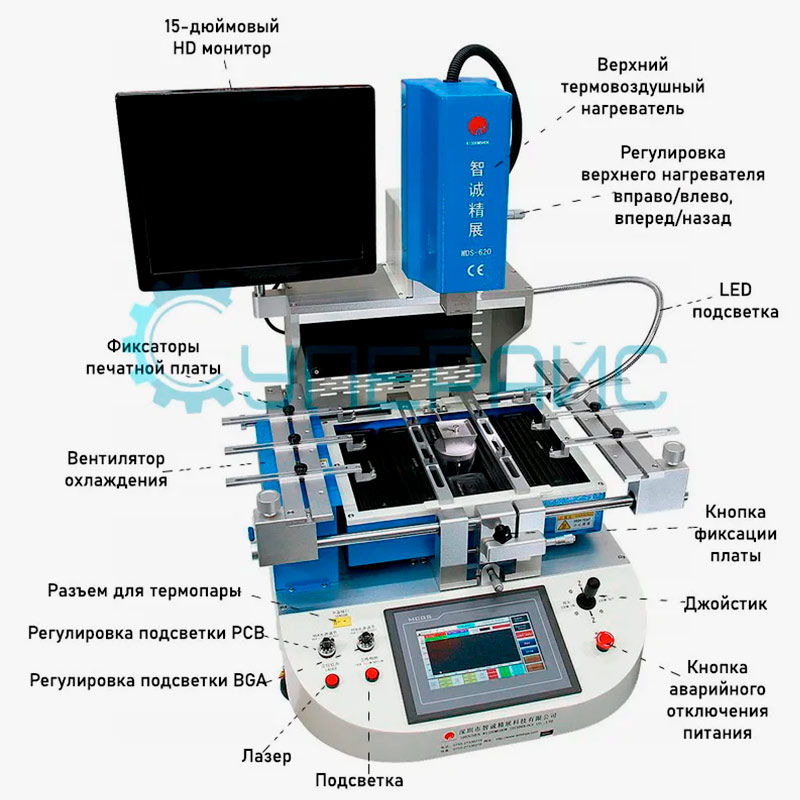

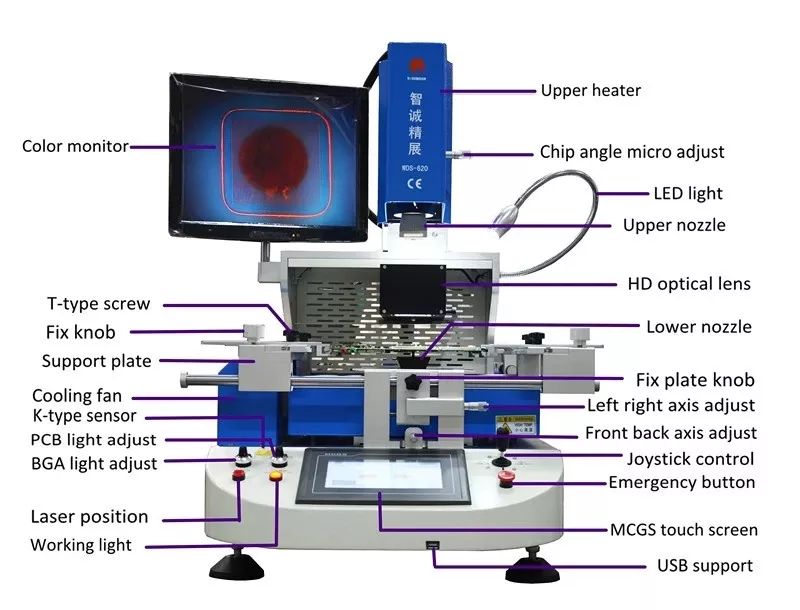

WDS-620 оснащена:
- Лазерным указателем;
- Светодиодной подсветкой;
- Кнопкой аварийного отключения питания;
- Разъемом для термопары типа K;
- USB интерфейсом для передачи данных на ПК;
- 15-дюймовым ЖК-монитором.

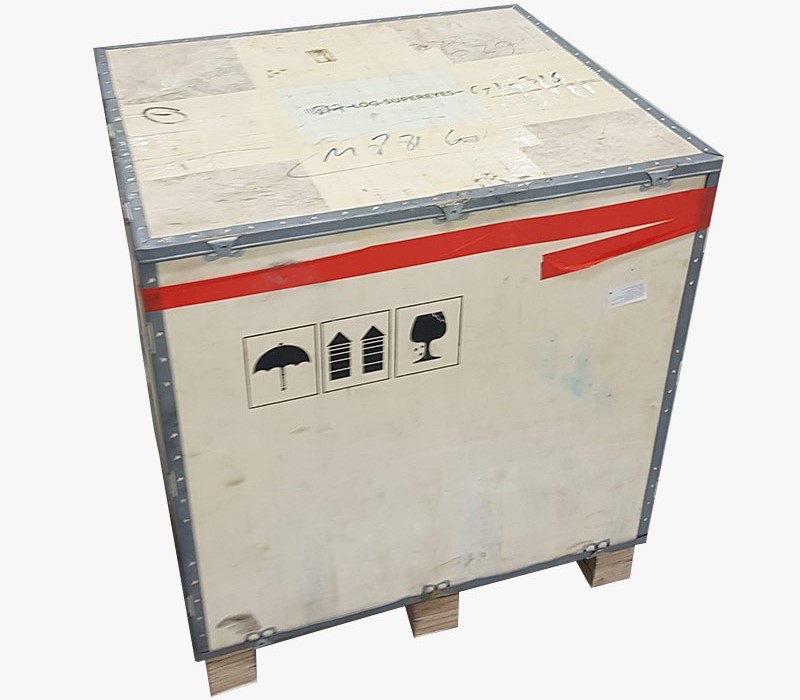

Вес посылки составляет 90 кг.

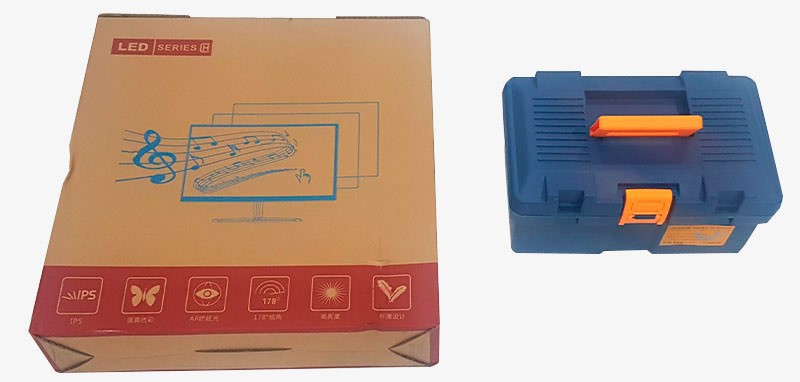

В комплектацию входит 15-дюймовый HD монитор и дополнительные комплектующие, в индивидуальной упаковке.

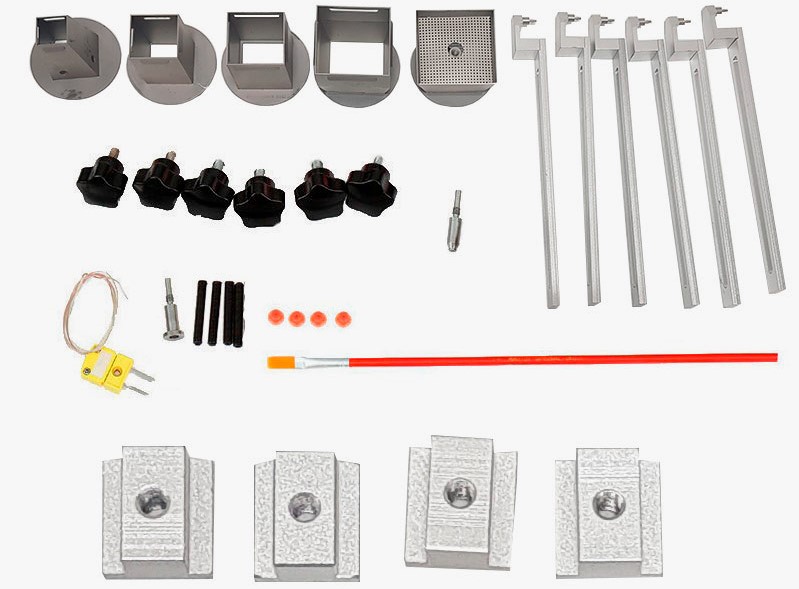

В комплекте с инфракрасной паяльной станцией поставляются:
-
сменные насадки для верхнего нагревателя размерами: 18х18 мм, 28х28 мм, 38х38 мм и 44х44 мм (4 шт.);
-
сменная насадка для нижнего нагревателя размером 50х50 мм (1 шт.);
-
держатели для нестандартных плат (6 шт.);
-
крепёжные винты (6 шт.);
-
термопара К-типа (1 шт.);
-
запасные силиконовые насадки для вакуумного пинцета (8 мм) (5 шт.);
-
кисточка (1 шт.);
-
площадки для держателей (6 шт.);
-
инструкция по эксплуатации (1 шт.)
Устройство работы опорного механизма
Расположение опорного механизма Для размещения печатной платы применяется опорный механизм, состоящий из левой и правой каретки установленных на двух направляющих. На каждой каретке размещается до трех подвижных держателей фиксирующиеся винтами с требуемым вылетом, углом и смещением по оси X.
Положение каждой каретки фиксируются по отдельности на направляющих при помощи винтов. Зафиксированные каретки перемещаются совместно, что позволяет выполнить грубое позиционирование платы. Общая фиксация опорного механизма осуществляется центральным винтом.
При работе с одинаковыми платами можно ослабляя одну из кареток, быстро извлекать уже отработанные платы и фиксировать новые. Это значительно ускоряет подобную работу.
Расположение платы Отдельно стоит отметить рабочую часть подвижных держателей. Широкое основание и круглая форма позволяют размещать платы различной толщины под углом. Благодаря небольшому диаметру верхней части держателя, можно продеть его через отверстия для крепления и надежного удержания платы.
Принцип работы термовоздушных нагревателей с ИК нагревателем
Традиционно на паяльных станциях профессионального уровня применяются термовоздушные нагреватели в сочетании с инфракрасным предварительным нагревателем, для лучшего контроля температуры микросхемы и платы.
Расположение термовоздушных нагревателей Контроль температуры микросхемы и платы Паяльная станция WDS-620 снабжена верхним и нижним термовоздушным нагревателями, мощностью 1200 Вт каждый. Конвективный принцип работы бережно прогревает плату и микросхему до заданных температур. Высокая тепловая мощность нагревателей гарантирует эффективную пайку микросхем размером до 50х50 мм.
Расположение керамического инфракрасного предварительного нагревателя Вокруг нижнего термовоздушного нагревателя разместился керамический инфракрасный предварительный нагреватель печатной платы. Большие размеры 400х380 мм и мощность в 2700 Вт равномерно и эффективно прогревают любую плату в процессе пайки.
Работа вентилятора охлаждения, размещенного в левой части паяльной станции, завершает процесс пайки, равномерно охлаждая печатную плату.
Сменные насадки Также паяльная станция комплектуется сменными насадками для термовоздушных нагревателей. Правильный подбор насадок снижает влияние высокой температуры на соседние элементы печатной платы.
Так как, большинство плат с односторонней компоновкой элементов, то подбирать размер насадки нижнего термовоздушного нагревателя под размер микросхемы нет смысла. Поэтому многие станции комплектуется одной насадкой нижнего нагревателя.
На лицевой же части печатной платы плотная компоновка элементов требует локализации теплового воздушного потока. Это как раз достигается установкой сменных насадок различных размеров.
Большинство паяльных станций комплектуются небольшим типоразмером насадок, от 28х28 до 41х41 мм. Размеры насадок WDS-620 варьируются в пределах: от 18х18 до 44х44 мм, в комплекте четырех штук.
Настройка рабочих параметров
Основное рабочее место профессиональной паяльной станции - сенсорный 7-дюймовый экран.
После запуска требуется выбрать права доступа:
-
оператор,
-
администратор,
-
фабрика
Доступ к фабричным настройкам не нужен, а вот права администратора и оператора основные. У оператора нет прав на редактирование термопрофилей. Права администратора открывают текущий термопрофиль с возможностью редактирования параметров.
Настройка параметров Настройки термопрофиля для каждого нагревателя задаются индивидуально.
Паяльная станция WDS-620 задает до 8 ступеней нагрева для термовоздушных нагревателей. Для каждой ступени устанавливается время нагрева (Rate) и время выдержки (Time constant). Для инфракрасного нагревателя доступна для установки только конечная температура. Динамика нагрева регулируется автоматически, и установившееся значение температуры достигается к последней ступени нагрева.
Также здесь устанавливается время охлаждения (Cooling time), скорость вентилятора в процентах (Fan steed), время задержки (Alarm advance) и длительность (Alarm time) сигнализации, время срабатывания вакуумного пинцета (Flow time).
Экран редактирования параметров охлаждения, времени, скорости вентилятора В меню рабочих параметров (Work parameter) настраивается позиция и скорость перемещения верхнего нагревателя.
Основное меню В основном меню доступны: контроль температуры, выбор термопрофиля и режима работы, пуск и остановка процесса пайки.
В режиме реального времени отслеживается процесс нагрева и контроль температуры нагревателей: верхнего (красный график), нижнего (зеленый), инфракрасного (синий), а также показания внешнего датчика (голубой) при подключении.
Точная настройка печатной платы
Первичное позиционирование печатной платы чаще выполняется «на глазок». Однако, при работе с большими платами или мелкими компонентами такое позиционирование становится затруднительным. В этом случае пользуемся лазерным указателем.
Лазерный указатель Лазер располагается на правом «плече» паяльной станции с отдельной кнопкой включения. Кнопка регулировки положения помогает при работе с платами и микросхемами различной толщины. Лазерный указатель упрощает выполнение первичного позиционирования платы.
Благодаря наличию системы оптического позиционирования или выравнивания поднимается точность и качество выполняемых работ, что увеличивает статус паяльных станций до профессионального уровня.
Благодаря системы оптического позиционирования паяльной станции WDS-620 выполняется пайка не только BGA, CGA или QFN микросхем, но и UBGA, MBGA и даже VBGA (WLCSP).

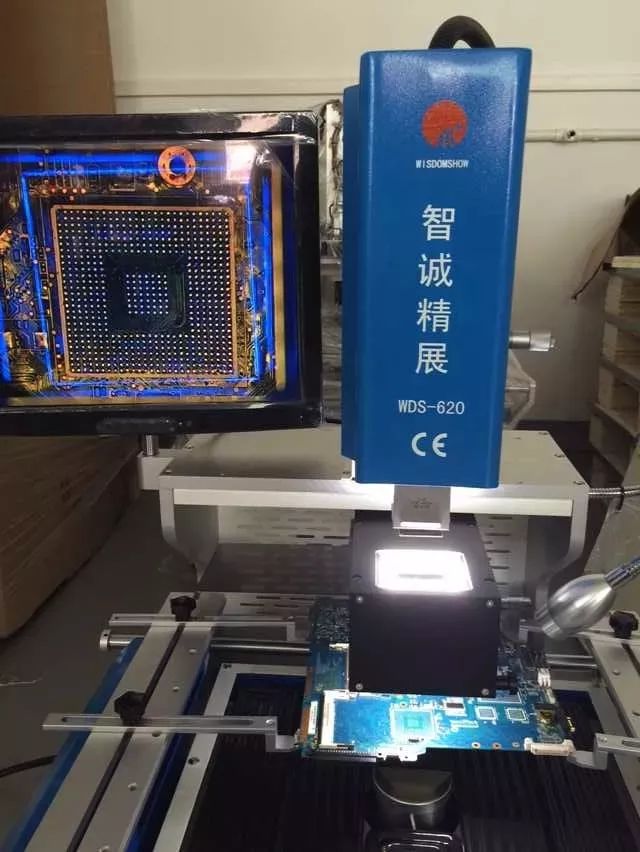

Система оптического позиционирования

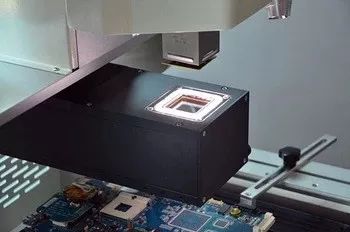

Система оптического позиционирования представляет собой выдвижной объектив с системой подсветки, линз и зеркал. Изображения контактной площадки платы и контактов микросхемы совмещаются на HD-объективе и проецируются на монитор. Оператору остается только осуществить их точное совмещение. Для это корректируют положение печатной платы и микросхемы.
Ручка положения печатной платы Точное позиционирование печатной платы, по осям X и Y, осуществляется микрометровыми ручками, расположенными в передней части станции.
Ручка позиционирования
Поворот чипа на вакуумном пинцете выполняется ручкой, размещенной на боковой части корпуса верхнего нагревателя.
Регулировка яркости подсветки для микросхемы и платы осуществляется соответствующими регуляторами «BGA light adjust» и «PCB light adjust».
Ручка управления зумом Зум камеры (2х-50х) и управление перемещением верхнего нагревателя, по вертикальной оси Z, управляется джойстиком, что помогает выставить микросхему точнее.
Особенности принципа работы вакуумного пинцета
Принцип работы всех вакуумных пинцетов практически ничем не отличается. Однако в случае с паяльной станцией WISDOMSHOW WDS-620 имеются дополнительные функции.
Дополнительные комплектующие Вакуумный пинцет один из важнейших элементов паяльной станции. Выполняет не только задачу удержания микросхемы, но еще и функции датчика положения. Пинцет совмещен с концевым выключателем, срабатывание включает и отключает компрессор пинцета.
Конструктивно пинцет совмещен с верхним нагревателем и размещен в центре. Это обеспечивает не только равномерный нагрев микросхемы, но и отслеживать положение верхнего нагревателя
Возможности паяльной станции
Функционал паяльной станции WDS-620 разрешает воспользоваться пятью рабочими режимами:
-
снятие,
-
установка,
-
пайка,
-
ручной,
-
полуавтоматический (remove / mount / weld / manual / semi-automatic)
Режимы пайки и снятия микросхем проходят автоматически по заданной программе термопрофиля.
В режиме снятия происходит автоматическое опускание нагревателя до срабатывания конечного выключателя на пинцете, корректировка зазора между нагревателем и микросхемой, затем включается программа нагрева. По завершении нагрева пинцет опускается, захватывает и подымает микросхему. Включается режим охлаждения.
В режиме пайки происходит установка микросхемы, выключение вакуумного захвата, корректировка зазора между нагревателем и микросхемой, затем включается программа нагрева. По завершении процесса нагреватель подымается, включается режим охлаждения платы.
Режим установки применяется для имитации пайки при обучении оператора, монтажа небольших компонентов при сборке мобильной техники или для установки микросхем в PGA, DIP и SIP корпусах или иных компонентов.
Иногда в процессе ремонта встречается необходимость пайки микросхем нестандартного размера или формы. Для них может не быть конкретного термопрофиля в памяти станции. В этом случае, на помощь придут ручной или полуавтоматический режимы.
В ручном режиме операции: перемещение верхнего нагревателя, захват и отпускание микросхемы, запуск и остановка процесса осуществляется оператором.
В полуавтоматическом – часть работы берет на себя автоматика.
Приобретя данную станцию, не нужно будет долго крутить ручки и нажимать множество кнопок для настройки паяльной станции. Не нужно будет долго целиться, напрягая зрение, и постоянно беспокоиться о том, что микросхема «съедет».
Если Вам важна скорость, точность и простота выполняемых работ, то паяльная станция WDS-620 – лучший выбо
