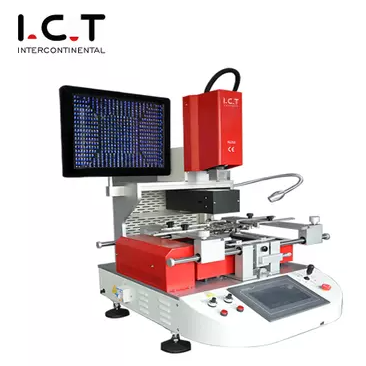

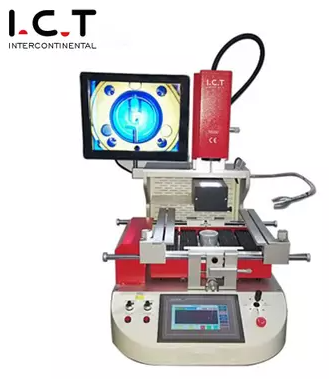

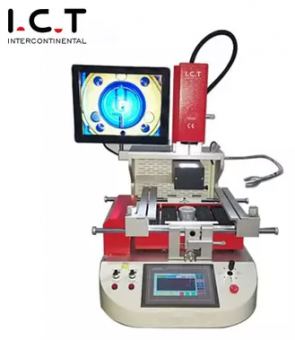

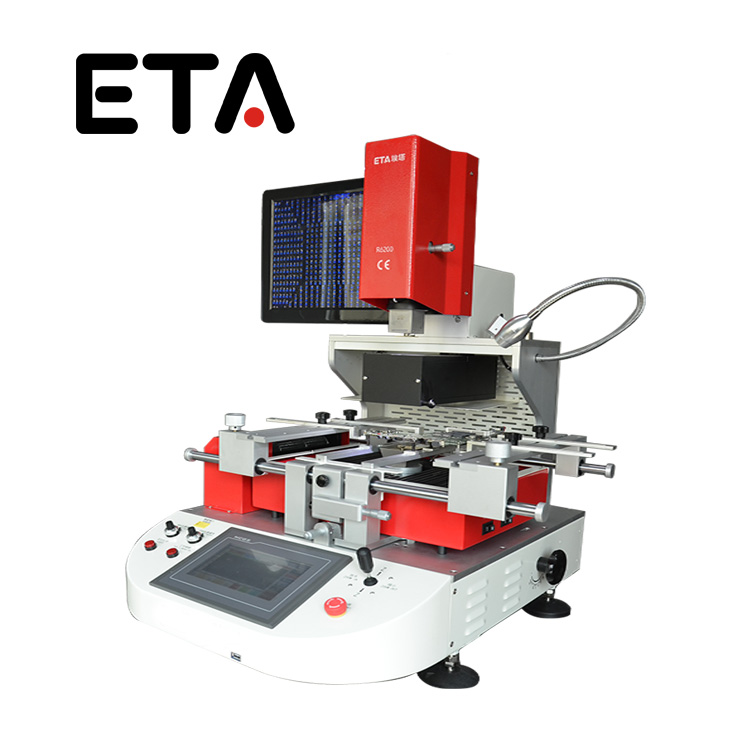

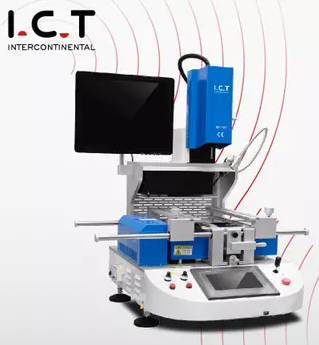

Паяльная станция BGA BR120 для пайки и демонтажа микросхем BGA

Паяльная станция BGA BR120 для пайки и демонтажа микросхем BGA

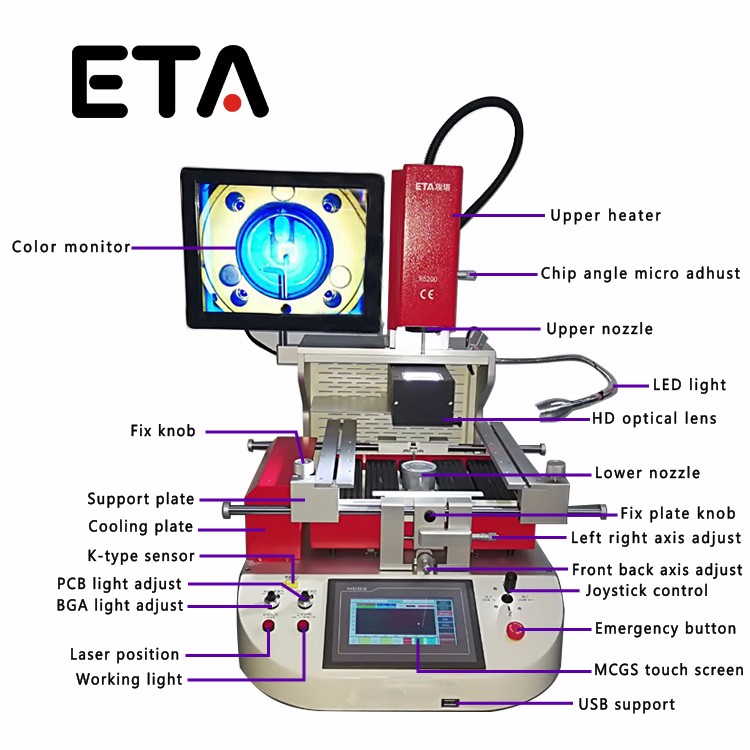

A. Независимая система контроля температуры 3 зон нагрева:

1. Верхний и нижний нагрев горячим воздухом, который может нагреваться одновременно от верхней части компонента до нижней части печатной платы; нижний ИК-нагрев, контроль точности температуры в пределах ± 1 ° C. 8 сегментный контроль температуры независимо.
2. Централизованное отопление горячим воздухом для BGA и печатной платы одновременно и предварительный нагрев ИК-нагревателя большой площади для нижней части печатной платы чтобы полностью избежать деформации печатной платы во время переработки, верхние или нижние температурные зоны можно использовать отдельно и свободно комбинировать энергию верхнего и нижнего нагревательного элемента.
3. Принятая высокоточная система управления с замкнутым контуром термопары K-типа и система самонастройки параметров PID.

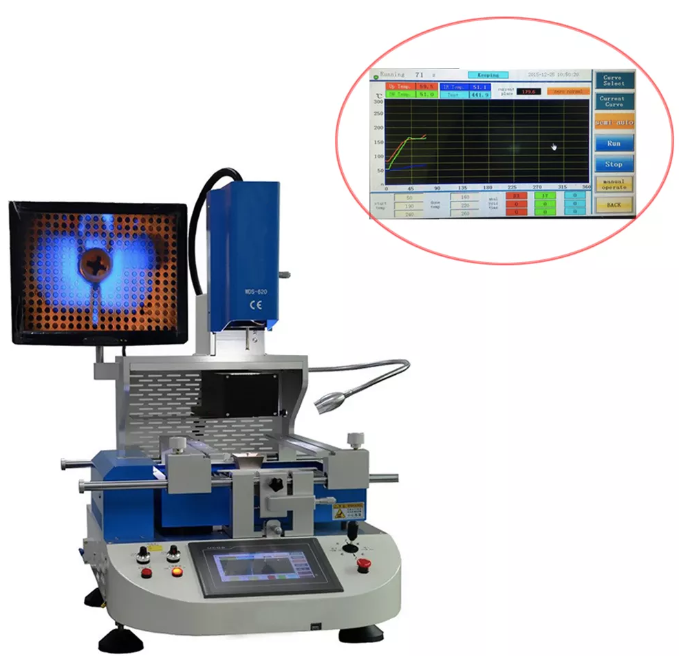

4. температурные кривые могут отображаться с помощью функции мгновенного анализа кривой, и данные пользователя нескольких групп могут быть сохранены; температура может быть точно проверена с помощью внешнего интерфейса измерения, кривые могут быть проанализированы, установлены и скорректированы на сенсорном экране в любое время.

B. Прецизионная система оптического выравнивания:
с использованием системы оптического выравнивания цвета CCD высокой четкости и регулируемой, разделение луча, усиление, уменьшение, точная регулировка и автофокусировка с функцией автоматического разрешения цветовых аберраций и регулировки яркости, регулируемая контрастность изображения; оснащен 15-дюймовым ЖК-монитором высокой четкости.

C. Многофункциональная и гуманизированная операционная система:
, использующая человеко-машинный интерфейс HD touch; верхняя нагревательная головка и монтажная головка спроектированы 2 в 1; обеспечивая множество
видов сопел BGA из титанового сплава, которые можно поворачивать на 360 градусов для легкой установки и замены.
Точная настройка микрометра, точность определения местоположения, точность может достигать ± 0,01 мм.

D. Превосходная функция защиты безопасности:
c функцией сигнализации, после пайки BGA машина может сигнализировать сама по себе.В случае превышения температуры цепь может автоматически отключиться с двойной защитой от перегрева.Температурный параметр защищенный паролем, для предотвращения любых изменений.

Спецификация паяльной станции BGA BR120 для пайки и демонтажа микросхем BGA

Источник питания	Переменный ток 220 В ± 10% 50/60 Гц
Общая мощность	Максимальная 5300 Вт
Мощность нагревателя	Верхняя температурная зона 1200 Вт, вторая температурная зона 1200 Вт, ИК-температурная зона 2700 Вт
Электрический материал	Приводной двигатель + интеллектуальный контроллер температуры PLC + цветной сенсорный экран
Контроль температуры	высокоточный K-датчик, замкнутый контур, независимый регулятор температуры, точность может достигать ± 1 ° C
Способ определения местоположения	V-образный слот, приспособления для поддержки печатных плат можно регулировать, лазерный луч быстро центрирует и позиционирует
Размер печатной платы	Минимум 10 × 10 мм - максимум 450 × 390 мм
Применимые чипы	Минимум 1 × 1 мм -максимум 80 × 80 мм
Габаритные размеры	L650 × W630 × H850mm
Температурный интерфейс	1 шт.
Вес машины	65 кг
