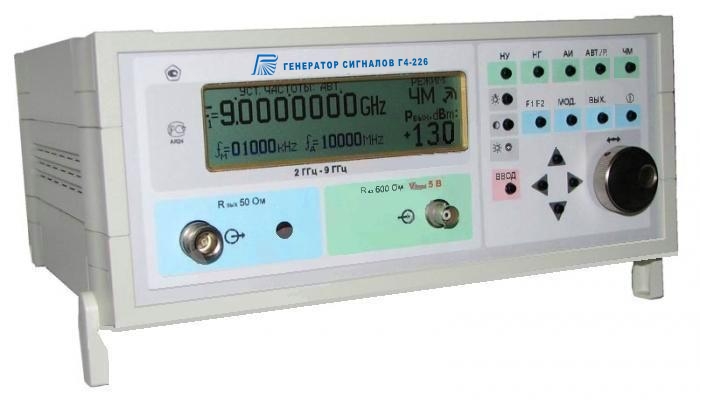

Генератор сигналов Г4-226

Генератор Г4-226 производства ООО "РИП-Импульс" (г.Краснодар) – настольный цифровой прибора СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радиоизмерительных системах.

Генератор имеет следующие режимы работы:

· НГ - режим немодулированной генерации;

· ЧМ - режим частотной модуляции от внешнего сигнала;

· АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Основная погрешность установки частоты не более 3*10-7

Предусмотрено управление генератором через встроенный интерфейс RS-232.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

· Диапазон выходных частот – (2,0…18,0) ГГц.

· Выход коаксиальный - волновое сопротивление – 50 Ом, сечения – 7/3 мм, размеры элементов присоединения выполнены в соответствии с ГОСТ 51914-2002

· Максимальная выходная мощность не менее 10 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50дБм до +10дБм, с погрешностью не более 1,5дБ в интервале от +10дБм до – 20дБм и 2,5дБ до –50дБм

Генератор имеет следующие режимы работы:

· НГ - режим немодулированной генерации;

· ЧМ - режим частотной модуляции от внешнего сигнала;

· АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

· Основная погрешность установки частоты не более 3*10-7

· Масса не более 8 кг.

· Потребляемая мощность не более 30 ВА от сети переменного тока напряжением 220 В,

· с частотой 50 Гц; 115 В, с частотой 400 Гц;

Условия эксплуатации:

-  гр. 1.1 УХЛ ГОСТ В20.309.304

-  диапазон рабочих температур: +(5…40)о С;

-  относительная влажность воздуха, не более - 80%, при температуре 25о С.

· Габаритные размеры прибора, не более 317 х 132(156) х 257 мм, в скобках приведен размер с открытыми ножками.

· Наработка на отказ – не менее 20000 час.

· Трудоемкость изготовления, не более - 120 н/ч.

· Заменяемое изделие - Г4-79, Г 4-83, Г4-109, Г4-111, Г4-111(А,Б), Г4-193, Г4-194, Г4-195 и др.

Особенности прибора: работа с последовательным интерфейсом по ГОСТ 23675-79 (интерфейс CТЫК С2-ИС), RS-232C (EIA-232E, EIA-232D) и RS485

· Прибор соответствует требованиям ГОСТ 22261-94.
