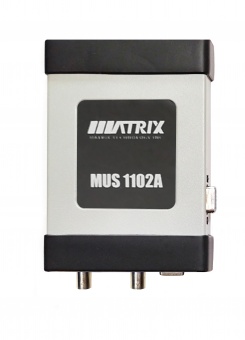

MATRIX USB-осциллограф/регистратор данных

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Характеристики

Описание

Тип разъема:	2 канала с разъемами BNC, расстояние 20 мм.
Вертикальное разрешение:	8 бит ~ 13 бит.
Максимальная частота дискретизации (S/s):	250M (в реальном времени), 1G (эквивалент)
Полоса пропускания ( -3 дБ ):	100 МГц
Входная муфта:	ПЕРЕМЕННЫЙ ТОК.
Входные характеристики:	1 МОм \|\| 25пФ.
Требования к ОС ПК:	Windows XP, Win 7, Win 8.1, Win10 (32-разрядная и 64-разрядная версии).
Защита от перенапряжения:	±60,0 В (x1), ±600,0 В (x10). (Пик постоянного тока + переменного тока)
Тип срабатывания:	Нарастающий/спадающий фронт в соответствии с уровнем запуска, запуск по ширине импульса.
режим запуска:	Нет, авто, обычный, одиночный.
Захват до запуска:	1%~99% от размера захвата.
Автоматические измерения:	Максимум, минимум, среднее значение, среднеквадратичное значение, частота, период, ширина положительного импульса, ширина отрицательного импульса, рабочий цикл, время нарастания, значение размаха.
Отображение частотной характеристики	Сканируя частоту, запишите данные о частоте процесса и увеличении и нарисуйте кривую частотной характеристики.
Статистическая кривая измерения:	Исторический тренд автоматически измеренных величин может быть нанесен на график для статистики и анализа.
Обнаружение прохождения/непрохождения:	Вы можете установить верхний и нижний пределы измеряемой величины, а также выполнить обнаружение «годен/не годен» и функцию аварийной сигнализации для измеряемого сигнала.
Глубокое измерение:	С помощью этой функции точки перехода сигнала автоматически нумеруются и отмечаются, и автоматически отображается разница во времени между двумя соседними номерами.
Образцы интерполяции:	Линейный или sin(x)/x.
БПФ:	1024 ~ 16К очков.
Функция окна БПФ:	Прямоугольник, Хэннинг, Хэмминг, Блэкман.
Математика:	A+B, AB, AxB, XY, инвертировать .
КИХ-цифровая фильтрация:	Низкочастотный, высокочастотный, полосовой, полосовой фильтр.
Режимы сбора:	Нормальный режим/режим высокого разрешения/режим обнаружения пиков.
запись формы волны	Формат файла :
воспроизведение:	Глубина записи:
	Размер файла:
Сохранить как файл:	txt , csv , excel , oscxxx , jpg .
Сравнительная ссылка	Поддержка импорта изображений сигналов и сравнения сигналов в реальном времени. Он может импортировать изображения осциллограмм, устанавливать уровень серого и прозрачность, перемещаться вверх и вниз, а также увеличивать и уменьшать масштаб по горизонтали и по вертикали.
Интервал выборки регистратора данных:	от 1 секунды до 1 часа.
Продолжительность записи регистратора данных:	1 минута ~ 72 часа.
Диапазон температур:	Рабочая: от 0 °C до 40 °C (от 20 °C до 30 °C для заявленной точности). Хранение: от −20 °C до +60 °C.
Справочный вывод:	Выходной прямоугольный сигнал 1 кГц, 1,5 В с рабочим циклом 50 %. Программно-конфигурируемый выход PWM с регулируемой частотой и рабочим циклом.
Размер :	153 (Д) x 93 (Ш) x 23 (В) мм.
Языки (полная поддержка):	английский, китайский (упрощенный).
Соответствие:	СЕ, ФКЦ.
Вес нетто:		210 г.
Входная чувствительность (10 делений по вертикали):		от 20 мВ/дел до 2 В/дел.
Диапазоны ввода (зонд x1):		Полная шкала от ±100 мВ до ±8 В в 7 диапазонах.
Диапазоны ввода (зонд x10):		Полная шкала от ±1 В до ±80 В в 7 диапазонах.
Выбор временной базы (10 делений по горизонтали):		5 нс/дел ~ 60 с/дел, в 32 диапазонах.
Типичный шум (размах напряжения):	20 мВ/дел.	2 мВ
	50 мВ/дел.	5,8 мВ
	100 мВ/дел.	8 мВ
	200 мВ/дел.	22 мВ
	500 мВ/дел.	38,8 мВ
	1 В/дел.	88,2 мВ
Глубина памяти (байт/канал):		64К	≤ 50 мс/дел.
		258К	200 мс/дел.
		645 К	500 мс/дел.
		2М	1 с/дел.
		8М	2 с/дел.
		10М	10 с/дел.
		20М	20 с/дел.
		30М	30 с/дел.
		40М	40 с/дел.
		50М	50 с/дел.
		60М	60 с/дел.
буфер ПК:		До 500 кадров онлайн-буфера данных ПК.
Тип триггера:		Аппаратное обеспечение
Источник триггера:		Канал А
Потребляемая мощность:		5 В \|\| (248~279) мА
Декодирование протоколов:		UART/RS-232/485/422, I²C, CAN, SPI, лин
КИХ-фильтрация:		Band-pass, Band-stop
Пользовательские датчики		Поддерживает двухточечную калибровку любых имеющихся на рынке токоизмерительных клещей.

Характеристики

Каналы	2
Полоса частот, МГц	100
Частота дискретизации, ГГц	0.25
Питание	USB
Конструкция (осциллографа)	USB приставка
