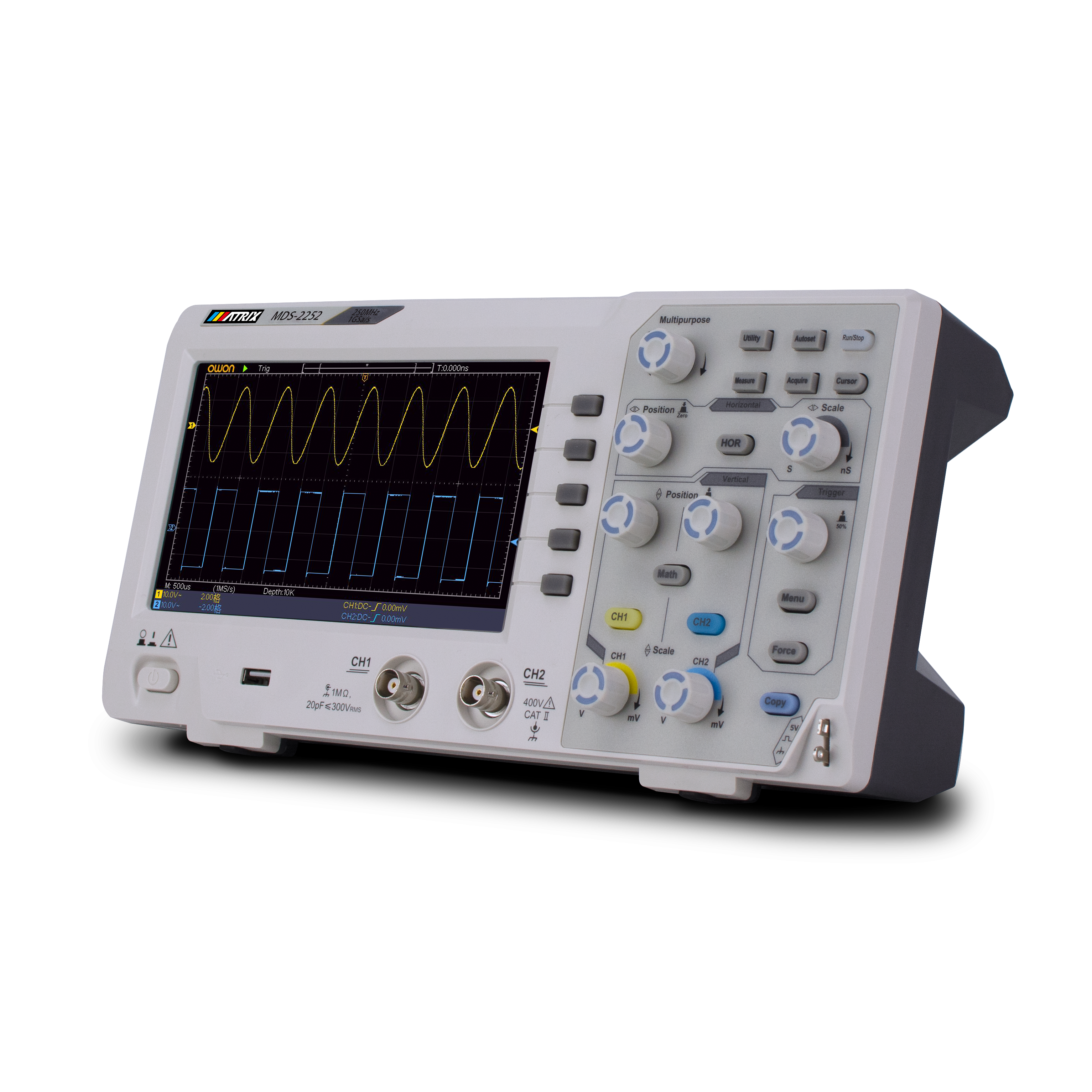

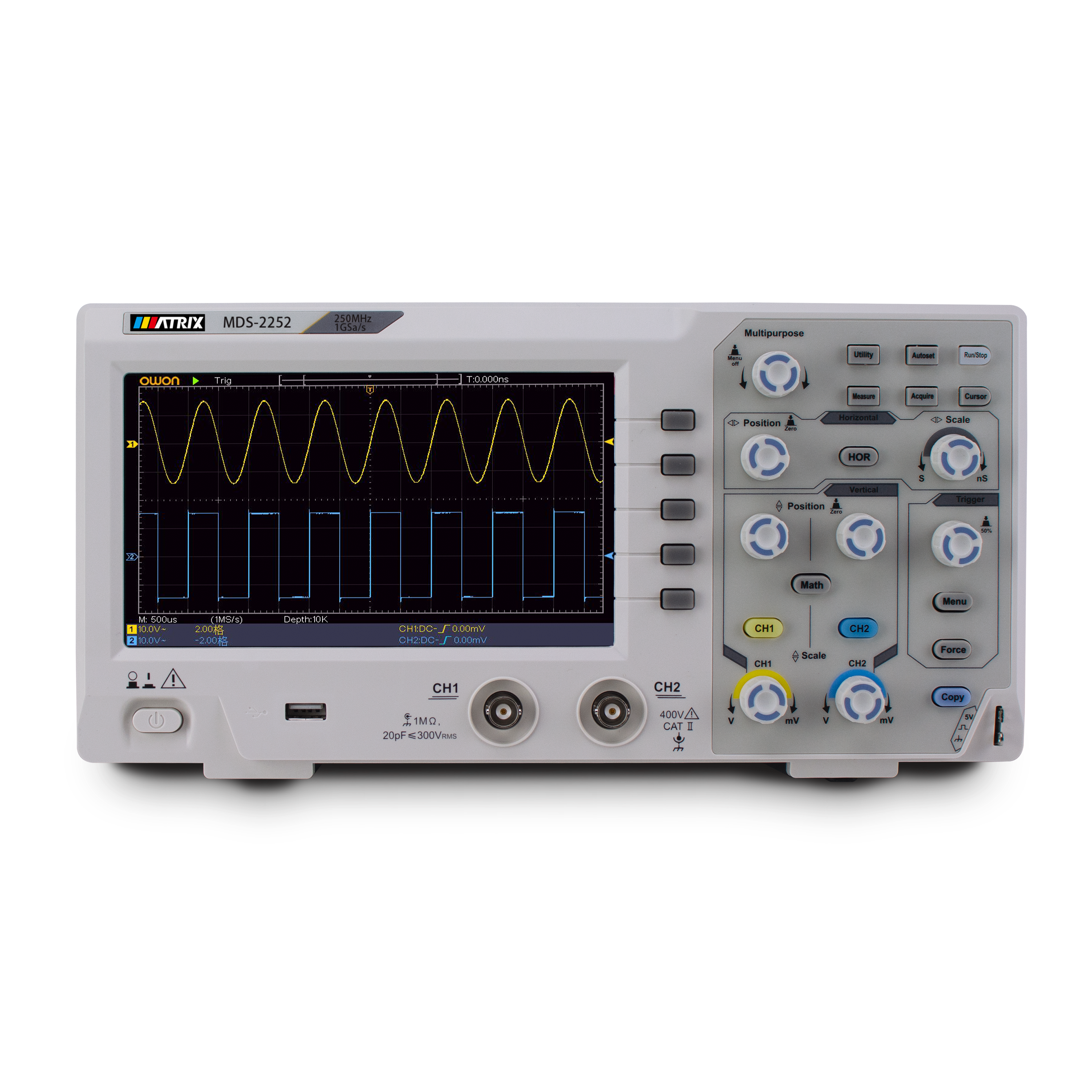

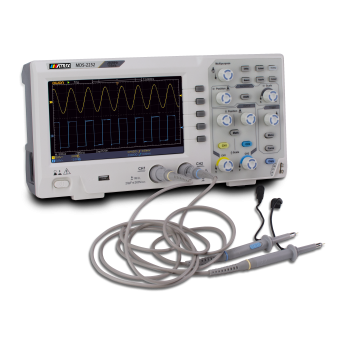

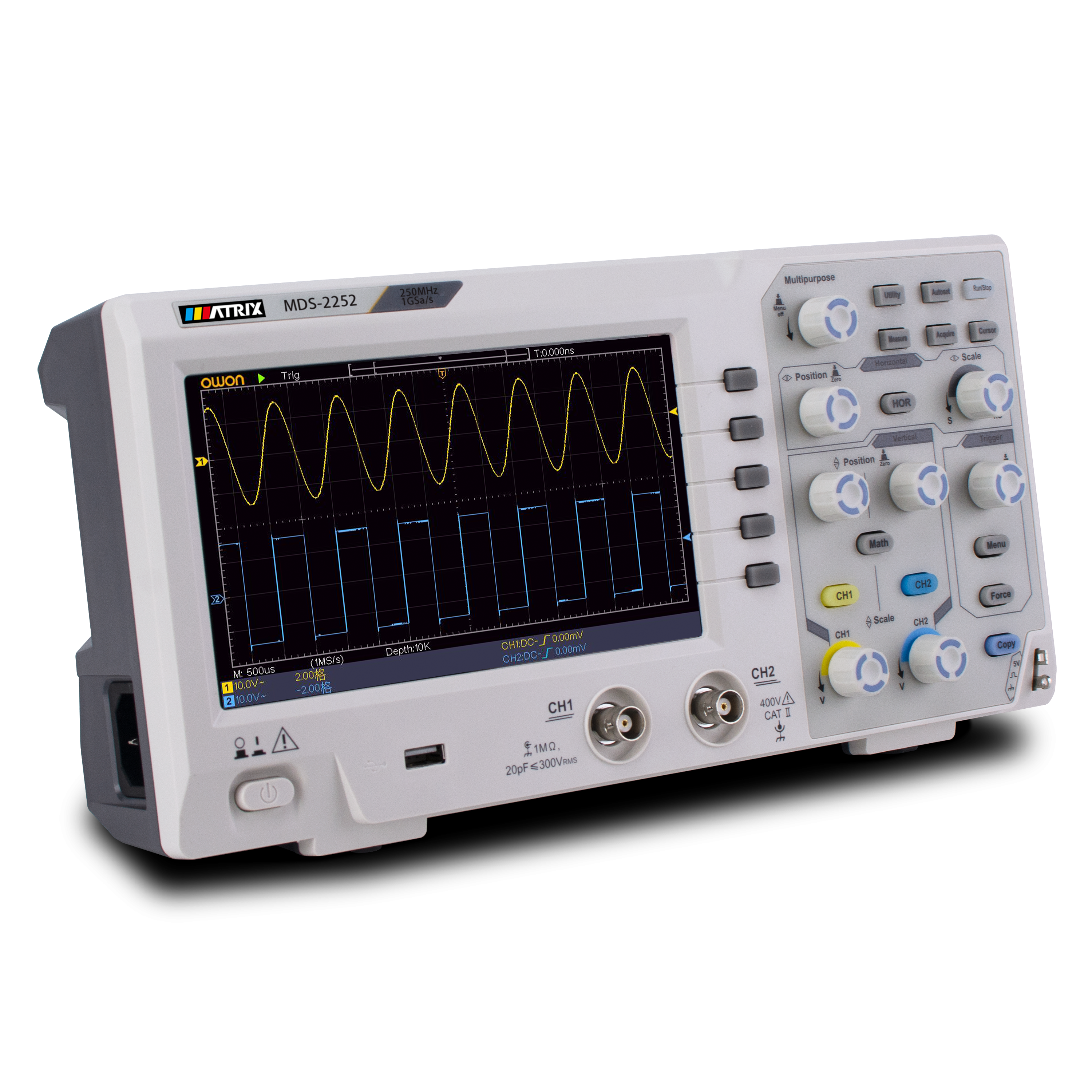

MATRIX MDS-2000 линейка осциллографов

Характеристики производительности

Инструкция

Пропускная способность

МДС2152

До 1 50 МГц

МДС2252

До 2 50 МГц

Время нарастания (на входе, типичное)

МДС2152

≤ 3,5 нс

МДС2252

≤ 1,75 нс

Горизонтальный масштаб

МДС2152 МДС2252

2 нс/дел – 1000 с/дел,

шаг за шагом 1 - 2 - 5

Частота дискретизации

(в реальном времени)

МДС2152 МДС2252

1 Гвыб/с

Отображать

7-дюймовый цветной ЖК-дисплей (жидкокристаллический дисплей), 65536 цветов, 800 x 480 пикселей

Канал

2 канала

Максимальная длина записи

10 тыс.

Частота дискретизации / точность времени реле

±100 частей на миллион

Входная муфта

постоянный ток, переменный ток, земля

Входное сопротивление

1 МОм±2%, параллельно с 20 пФ±5 пФ

Максимальное входное напряжение

400В (DC+AC, ПК - ПК)

 Точность усиления постоянного тока

±3%

Вертикальная чувствительность

5 мВ/дел  –  5 В/дел

Тип триггера

Край, видео

Режим триггера

Авто, Нормальный, Одиночный

Частота линии/поля (видео)

Поддержка стандартных систем вещания NTSC, PAL и SECAM.

Автоматическое измерение

Период, частота, среднее значение, пик-пик, среднеквадратичное значение, макс., мин., вершина, основание, амплитуда, превышение, предустановка, время нарастания, время спада, +длительность импульса, -длительность импульса, +скважность, -скважность, задержка A→B , задержка A→B , среднеквадратичное значение цикла, среднеквадратичное значение курсора, загрузка экрана, фаза, +PulseCount, -PulseCount, RiseEdgeCnt, FallEdgeCnt, Area и Cycle Area.

Математика сигналов

+, -, ×, ÷, БПФ

Хранение сигнала

16 сигналов

Коммуникационный интерфейс

USB 2.0, USB-флеш-накопитель

Источник питания

100–240 ВАСКЗ, 50/60 Гц, CAT II

Предохранитель

2А, Т класс,  250В

Механические характеристики

Измерение

301 мм × 1 52 мм × 7 0  мм (Д*В*Ш)

Масса

Около 1,1  кг
